Beltéri AC nagyfeszültségű vákuumos terhelésmegszakító földelő kapcsolóval

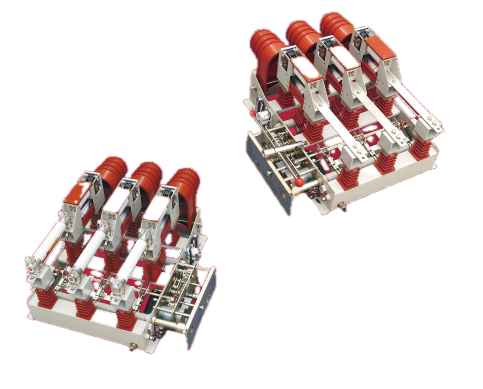

A Sangao által gyártott beltéri AC nagyfeszültségű vákuumterhelés-megszakítók földelőkapcsolóval alkalmasak háromfázisú AC50Hz-es gyűrűs hálózathoz vagy terminál tápellátáshoz és ipari elektromos berendezésekhez, főként terhelésvezérlésre és rövidzárlat elleni védelemre. A terhelésmegszakító kapcsoló létrehozza és megszakítja a terhelési áramot, a zárt hurkú áramot, az üresjárati transzformátort és a kábeltöltő áramot. A kombináció bármilyen áramot megszakíthat a névleges rövidzárlati áramig. A közvetlenül ható leválasztó távolság és az ívoltó kamra össze van kötve, kézi és elektromos funkcióval. Egyedülálló hajtómechanizmusa lehetővé teszi, hogy az ívoltó kamra csak a zárás és a készítés pillanatában viseljen el nagy feszültséget, ami kis térfogatot és könnyű súlyt valósít meg.

Mi az a vákuumterhelés-megszakító?

Ez a beltéri váltóáramú nagyfeszültségű vákuumterhelés-megszakító földelőkapcsolóval egy háromfázisú AC 50 Hz-es beltéri kapcsolókészülék gyűrűs hálózathoz, terminál tápellátáshoz és ipari berendezésekhez. Az egység egy vákuummegszakítót alkalmaz az ívkioltáshoz és egy rugós működtető mechanizmust (kézi vagy elektromos). Az opcionális földelőkapcsoló mechanikus reteszeléssel és földelő redőnnyel látható szigetelést biztosít a karbantartáshoz. Ha biztosítékokkal van felszerelve, a szerelvény megszakítja a rövidzárlati áramokat az ütközőcsap működtetésével. Névleges feszültség 12 kV, névleges áram 630 A, rövid idejű ellenállási áram 20 kA.

Termékfunkciók

Terhelési áram kapcsolás

Beltéri AC nagyfeszültségű vákuum terhelésmegszakító földelő kapcsolóval normál üzemi körülmények között akár 630A terhelési áramot állít elő és szakít meg, lefedi a tipikus betápláló és transzformátor terheléseket.

Zárt hurkú áramkapcsolás

Zárt hurkú áramokat kapcsol a gyűrűs hálózati konfigurációkban, lehetővé téve a terhelés átvitelét az adagolók között anélkül, hogy megszakítaná a későbbi ügyfelek ellátását.

Üresjárati transzformátor áramkapcsolás

Kültéri nagyfeszültségű leválasztó vákuumos terheléskapcsolónk a transzformátorok terhelés nélküli áramát állítja elő és megszakítja 1600 kVA kapacitásig, ami megfelel az elosztótranszformátorok mágneses bekapcsolási és állandósult gerjesztési áramszintjének.

Kábel töltőáram kapcsolás

Kábel töltőáramot készít és megszakít a föld alatti vagy felső kábelszakaszokhoz, lehetővé téve a kábelelvezetők feszültségellátását és feszültségmentesítését.

Rövidzárlat elleni védelem (biztosítékokkal)

Ha áramkorlátozó biztosítékokkal van konfigurálva, a biztosíték ütőcsapos mechanizmusa működteti a kapcsoló kioldólécet, és hibaészleléskor mindhárom fázist kinyitja. A szerelvény a névleges rövidzárlati értékig bármilyen áramot megszakíthat, másodlagos védelmi réteget biztosítva, ahol a megszakítók vagy relék az elsődleges hibaelhárító eszközök.

Karbantartási szigetelés

A beépített földelőkapcsoló zárt állapotban látható földelési csatlakozást biztosít a terhelési oldalon. A földelő redőny fizikailag blokkolja a hozzáférést a feszültség alatt álló alkatrészekhez, lehetővé téve a karbantartó személyzet számára, hogy ellenőrizze az elszigetelést és biztonságosan dolgozhasson a későbbi berendezéseken.

Terhelés-megszakító kapcsoló vs. vákuum-megszakító

Műszaki paraméterek

Szerkezeti tervezés

Közvetlen működésű leválasztó távolság és ívoltó kamra-csatlakozás
A leválasztó rés és a vákuummegszakító mechanikusan össze van kötve, hogy egyetlen mozdulattal működhessenek. Ez biztosítja, hogy a látható törést mindig teljesen nyitott megszakító kísérje.

Meghajtó mechanizmus

A megszakító csak a zárás és nyitás pillanatában kap feszültséget, csökkentve a vákuumkamra elektromos feszültségét. Ez kompaktabb megszakítóméretet tesz lehetővé, és meghosszabbítja az érintkezők élettartamát.

Földelő redőny

A rögzített és mozgó érintkezőcsövek közé egy fém redőny van elhelyezve, amely a földelő kapcsolóval van összekapcsolva. Amikor a földelőkapcsoló zárva van, a redőny fizikailag leválasztja a feszültség alatt álló részeket, látható és ellenőrizhető földelést biztosítva a karbantartáshoz.

Mechanikus retesz

Megakadályozza a földelőkapcsoló zárását, kivéve, ha a főérintkezők nyitva vannak, és megakadályozza a főérintkezők kinyitását, amikor a földelőkapcsoló zárva van.

Alkalmazási mezők

A beltéri AC nagyfeszültségű vákuumos terhelésmegszakító földelő kapcsolóval nagyszerű kompatibilitásokkal rendelkezik:

1. Városi gyűrű-főegységek (RMU-k) szakaszosításhoz és terhelésváltáshoz.

2. Transzformátor bevezető panelek és adagoló szekrények ipari elosztásban.

3. Végponti betáplálási pontok radiális hálózatokban.

4. Vidéki elosztó hálózatok – az egység hosszú betáplálók szekcionálására használható, csökkentve a kimaradási zónákat, és lehetővé teszi a feszültségszabályozást kondenzátortelep kapcsoláson keresztül.

5. Beltéri berendezések fémmel zárt kapcsolóberendezésekben; A vákuumtechnológia kiküszöböli az SF6 gáz használatát és a kapcsolódó környezeti problémákat.

Vállalati profil és gyártási képesség

Létesítmény: 10 mu (6667 m²) telephely Liushiban, Zhejiangban, 10 000 m² termelési alapterülettel.

Munkaerő: 120 alkalmazott, köztük 20 közép- és felsőfokú műszaki szakember. Jegyzett tőke 81,68 millió RMB, mérlegfőösszeg körülbelül 200 millió RMB.

Tanúsítványok: ISO 9001:2008 (minőség), ISO 14001 (környezet), ISO 45001 (munkahelyi egészség és biztonság).

Folyamatvezérlés: ERP rendszer anyagbeszerzéshez, gyártáshoz és nyomon követhetőséghez. A rutinvizsgálat minden egységen magában foglalja a dielektromos ellenállást, a mechanikai működést és az érintkezési ellenállás ellenőrzését.

Technikai partnerségek: Együttműködés a Xi'an Senyuannal, a Pekingi Elektromos Kutatóintézettel és a Hsziani Nagyfeszültségű Kutatóintézettel a típustesztek és a szabványmegfelelés érdekében.

GYIK

1. kérdés: Ez a beltéri váltóáramú nagyfeszültségű vákuum-megszakító földelőkapcsolóval helyettesítheti a vákuum-megszakítót?
Nem. Csak terhelésváltásra tervezték. A rövidzárlat elleni védelem érdekében biztosítékokkal kell párosítani, vagy felfelé irányuló megszakítókra kell támaszkodni.

2. kérdés: Milyen karbantartást igényel a vákuum-megszakító?
A vákuum-megszakító tömített és karbantartást nem igényel. A rutinellenőrzések magukban foglalják a mechanikai működést, a kenést és a reteszelés ellenőrzését.

Q3: A földelőkapcsoló szabványos vagy opcionális?
A földelő kapcsoló opcionális (D jelöléssel). Meghatározása esetén mechanikusan reteszelve van a fő érintkezőkkel a biztonságos karbantartás érdekében.

4. kérdés: Mi a tipikus átfutási idő és testreszabási lehetőség?
A rugós mechanizmussal és földelőkapcsolóval ellátott szabványos egységek 4-6 héten belül kiszállításra kerülnek. Igény szerint testreszabások (segédérintkezők, rögzítés, mechanizmus módosítások) elérhetők.

Műszaki paraméterek

Az alábbiakban ellenőrizheti a kézikocsi-típusú vákuumterhelés-megszakító kapcsoló és leválasztó kapcsoló kombináció paraméteradatainak két változatát:

A Sangao által gyártott beltéri AC nagyfeszültségű vákuumterhelés-megszakítók földelőkapcsolóval alkalmasak háromfázisú AC50Hz-es gyűrűs hálózathoz vagy terminál tápellátáshoz és ipari elektromos berendezésekhez, elsősorban terhelésszabályozásra és rövidzárlatvédelemre használják. A terhelésmegszakító kapcsoló létrehozza és megszakítja a terhelési áramot, a zárt hurkú áramot, az üresjárati transzformátort és a kábeltöltő áramot. A kombináció bármilyen áramot megszakíthat a névleges rövidzárlati áramig. A közvetlenül ható leválasztó távolság és az ívoltó kamra össze van kötve, kézi és elektromos funkcióval. Egyedülálló hajtómechanizmusa lehetővé teszi, hogy az ívoltó kamra csak a zárás és a készítés pillanatában viseljen el nagy feszültséget, ami kis térfogatot és könnyű súlyt valósít meg.

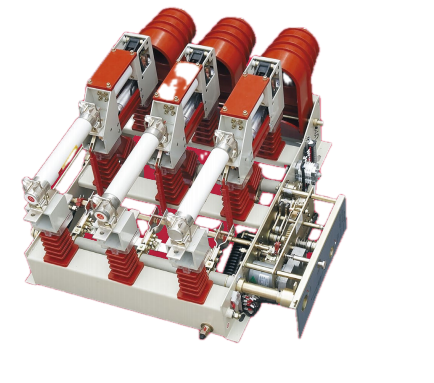

Vázlat és telepítési méretek és komponensek lebontása

Nem.	Összetevő
1	Fix kontaktus
2	Szigetelő burkolat
3	Redőny
4	Alváz
5	Vákuumos ívoltó kamra
6	Vezetőlemez
7	Biztosíték
8	Energiatároló akna
9	Földkapcsoló tengely
10	Kezelőpanel
