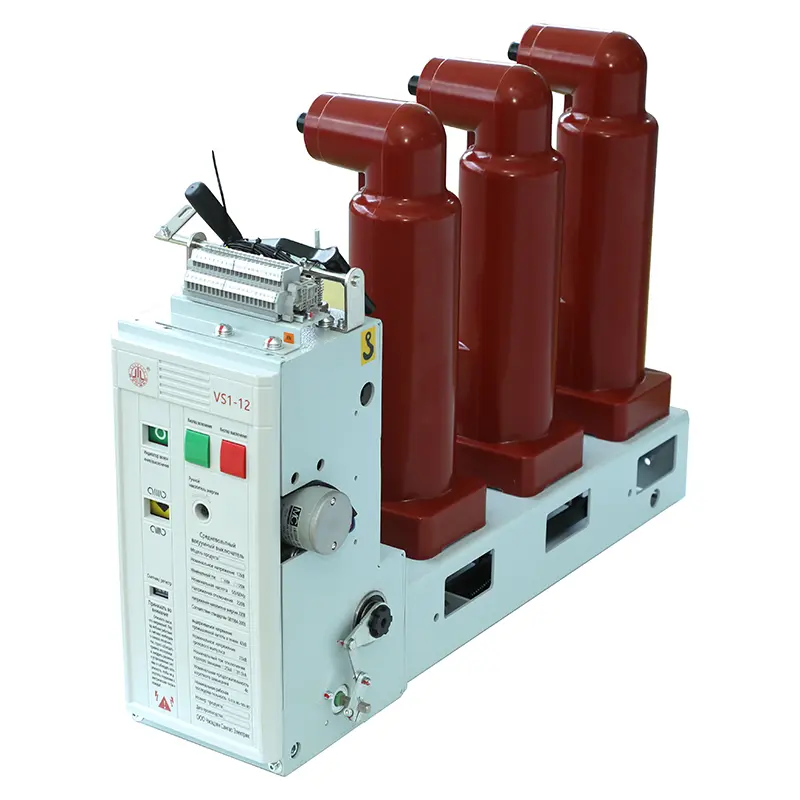

Ismeri az oldalra szerelhető beltéri vákuum-megszakító beszerelésének legfontosabb szempontjait?

Az elektromos rendszer magvédelmi eszközeként a beépítési minőség aOldalra szerelt beltéri vákuum megszakítóközvetlenül befolyásolja üzembiztonságát és élettartamát. Az építési szakaszban feltétlenül be kell tartani az előírásokat, és a következő szempontokra kell összpontosítani:

1. Környezeti vizsgálat és előkészítés

Környezetvédelmi követelmények: Az oldalra szerelt beltéri vákuum-megszakító telepítési környezetének tisztának, száraznak (relatív páratartalom ≤ 85%, kondenzáció nélkül), jól szellőzőnek, valamint gyúlékony, robbanásveszélyes, korrozív gázoktól és vezetőképes portól mentesnek kell lennie. A környezeti hőmérsékletet szigorúan a -5°C és +40°C közötti megengedett tartományban kell szabályozni. Helytartalék: Biztosítson elegendő helyet az elosztószekrényben a megszakító méreteinek, a működtető fogantyú tartományának (akadálytalan zárási/nyitási műveleteknek) és az íves biztonsági távolságra vonatkozó meghatározott követelményeknek (lásd a termék kézikönyvét). A könnyű karbantartás érdekében a szekrényajtónak teljesen nyithatónak kell lennie. Alapozás ellenőrzése: A rögzítőkonzolnak biztonságosnak, laposnak és vízszintesnek kell lennie, kellően merevnek és szilárdnak kell lennie ahhoz, hogy ellenálljon a megszakító működésének és a rövidzárlati erőknek. A szekrény szerkezetének deformációtól mentesnek kell lennie, a rögzítőfuratoknak pontosan egybe kell esniük.

2. Pontos telepítés és biztonságos rögzítés

Emelés és kezelés: Használjon megfelelő emelőeszközt, és óvatosan kezelje a megszakítót, elkerülve a túlzott vibrációt és ütést. Ne emelje fel vagy húzza meg a szigetelőrudat vagy a kezelőkart. Pontos pozicionálás: Tolja be pontosan a megszakító testét a szerelősínbe vagy a konzolba, ügyelve arra, hogy teljesen egy vonalban legyen a rögzítőfuratokkal. Biztonságos rögzítés: Használjon olyan csavarokat, alátéteket és reteszelő elemeket (például rugós alátéteket és rögzítőanyákat), amelyek megfelelnek a gyártó specifikációinak és megfelelnek a megadott meghúzási nyomatéknak, egyenletesen és átlósan, szakaszosan meghúzva őket. Bármilyen lazaság növeli a működési vibrációt és veszélyezteti a biztonságot.

3. Megbízható elektromos csatlakozások

Gyújtósín/kábel kompatibilitás: A csatlakozó gyűjtősín vagy kábel specifikációit úgy kell megtervezni, hogy megfeleljenek a megszakító névleges áram- és rövidzárlat-tűrő képességének, a csatlakozó felületeknek pedig simának és tisztának kell lenniük. Érintkezőfelület előkészítése: Alaposan távolítson el minden oxidréteget vagy szennyeződést a vezeték csatlakozófelületeiről. Vigyen fel bőséges mennyiségű kiváló minőségű, vezetőképes zsírt (elektromos keverékű zsír), hogy jelentősen csökkentse az érintkezési ellenállást és megakadályozza az oxidációt. Nyomatékszabályozás: Ez kulcsfontosságú! Használjon kalibrált nyomatékkulcsot az összes csatlakozó csavar meghúzásához, beleértve a bemeneti és kimeneti kapcsokon lévő csavarokat is, szigorúan a megszakító gyártója által megadott nyomatékértékre. A túlhúzás rossz érintkezést és túlmelegedést okozhat, míg a túlhúzás károsíthatja a kapcsokat vagy a meneteket.

4. Működési mechanizmus ellenőrzése

Kézi működés ellenőrzése: AOldalra szerelt beltéri vákuum megszakítóteljesen feszültségmentes, ismételten hajtson végre lassú kézi töltési, zárási és nyitási műveleteket, hogy biztosítsa a zökkenőmentes és rugalmas működést, a ragadás vagy abnormális zaj elkerülését, valamint a pontos és egyértelmű helyzetjelzést (nyitott/zárt/töltés). Segédkapcsoló ellenőrzése: Ellenőrizze, hogy a segédkapcsoló be/ki állapota (általában nyitott/zárt) pontosan megfelel-e a főkapcsoló helyzetének, és hogy a vezetékek megfelelőek és biztonságosak-e.

5. Telepítés utáni funkcionális üzembe helyezés

Szigetelésvizsgálat: A névleges feszültségnek megfelelő megohmmérőt használjonOldalra szerelt beltéri vákuum megszakítóa főáramkör szigetelési ellenállásának tesztelésére a testtel szemben és a fázisok között az előírásoknak megfelelően (pl. főáramkör: 1000V tartomány, ≥100MΩ). Mechanikai tulajdonságok mérése (ha a körülmények megengedik): Ajánlott speciális műszerek használata olyan paraméterek mérésére, mint a nyitási/zárási idő, sebesség, érintkező nyitási távolság, túlfutás, visszapattanási idő, szinkronitás stb. (például az érintkezők nyitási távolságának általában 8±1 mm tartományban kell lennie). Az adatokat össze kell hasonlítani a gyári jelentéssel és az elfogadható eltérésen belül. Üresjárati teszt: A végső teljesítmény bekapcsolása előtt hajtson végre több elektromos műveletet (zárás és nyitás), hogy megerősítse a működés megbízhatóságát és a helyzetkijelzés helyességét. Védelem és jeláramkör ellenőrzése: Jeleket szimulál a kapcsolódási logika és a jelátviteli pontosság teszteléséhez a megszakító, a relévédő eszköz és a központi jelrendszer között.
