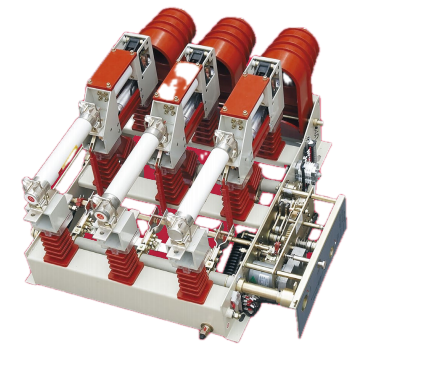

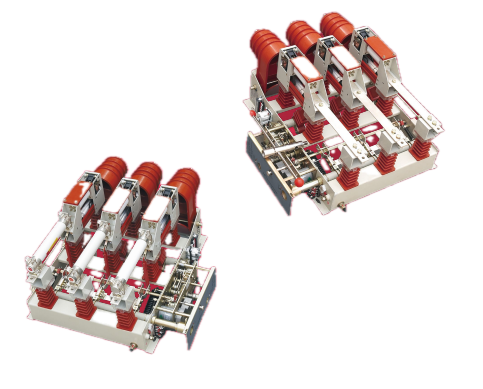

Vákuumos terhelés megszakító kapcsoló és biztosíték kombinált berendezés

A vákuumterhelés-megszakító kapcsoló és a biztosítékkombinációs berendezés egy vákuummegszakítót integrál biztosítékkioldó koordinációs rendszerrel. Normál terhelési körülmények között a kapcsoló önállóan működik. Ha a hibaáram meghaladja a biztosíték névleges értékét, a biztosíték ütőcsapja mechanikusan elindítja a kapcsoló kioldó mechanizmusát, kinyitja a fő érintkezőket és törli az áramkört. A közvetlenül ható leválasztó távolság és a megszakító nyitott távolsága egyetlen mozdulattal érhető el. A földelő kapcsolóval összekapcsolt földelő redőny látható földelési csatlakozást biztosít a karbantartáshoz. A 12 kV-on és 630 A-en, 20 kA-es rövid ideig tartó árammal működő készülék városi és vidéki elosztóhálózatokban egyaránt megbízható kiszolgálásra készült.

Működési elv

A vákuum-megszakító belsejében az érintkezők nagyvákuumú környezetben vannak lezárva (általában 10⁻⁴ Pa alatt). Amikor az érintkezők terhelés alatt szétválnak, az elpárolgott érintkezőanyagból fémgőzív képződik. Mivel azonban a vákuum gyakorlatilag nem tartalmaz ionizációhoz szükséges gázmolekulákat, az ív nem képes fenntartani önmagát, és a váltakozó áram első természetes nulla-átlépésénél kialszik. A fémgőz gyorsan lecsapódik az érintkezési felületeken és az árnyékoláson, ezredmásodperceken belül helyreállítva a dielektromos szilárdságot. Ez az ívoltási módszer nem igényel külső közeget (olaj vagy SF₆), és minimális érintkezési eróziót eredményez.

A termék előnyei

Kombinált kapcsolás és védelem

Vákuumos terhelésmegszakító kapcsoló és biztosítékkombinációs berendezésünk rutinszerű terheléskapcsolást hajt végre, és a biztosítékokkal rövidzárlati megszakítást biztosít. Ezáltal nincs szükség külön megszakítóra minden egyes adagolón, ami csökkenti a beruházási ráfordításokat.

Kompakt lábnyom

A meghajtó mechanizmus csökkenti a megszakítón a feszültségfeszültséget a kapcsolási pillanaton kívül, így kisebb megszakítót és teljes berendezésméretet tesz lehetővé. Ez nagyobb sűrűségű elrendezést tesz lehetővé a gyűrűs főegységekben és a kompakt alállomásokban.

Együtemű működés

A leválasztó távolság és a megszakító nyitott távolsága egy mozdulattal érhető el, leegyszerűsítve a kapcsolási sorrendet és csökkentve a kezelői hiba lehetőségét.

Látható földelés a biztonság érdekében

A földelő kapcsolóval összekapcsolt földelő redőny fizikai és vizuális jelzést ad a szigetelésről, lehetővé téve a biztonságos karbantartást további földelőeszközök nélkül.

SF₆-mentes technológia

A vákuum megszakítása kiküszöböli az üvegházhatású gázokkal kapcsolatos problémákat, és elkerüli az SF₆ berendezések kezelését, szivárgásvizsgálatát és újratöltési eljárásait.

Hibadiagnosztika

A biztosíték gyakori működése általában a rendszer mögöttes problémákat jelzi. A következők az elsődleges okok és a korrekciós intézkedések:

Rendszer rövidzárlat: Rövidzárlat esetén a hibaáram gyorsan megolvasztja a biztosítékot. A hibát meg kell találni és meg kell szüntetni (például meg kell javítani a kábelt vagy ki kell cserélni a hibás berendezést), mielőtt a biztosítékot a megfelelő névleges értékre cserélné.

Tartós túlterhelés: A névleges áram feletti folyamatos működés túlzott hőt termel, ami a biztosíték megolvadását okozza. A terhelést a készülék névleges értékén belülre kell csökkenteni, vagy a biztosítékot a rendszervédelmi tanulmányokkal összhangban növelni kell.

Helytelen biztosíték kiválasztása: Ha a biztosítékelem névleges értéke túl alacsony az alkalmazáshoz, zavaró működés lép fel. Ellenőrizze a biztosíték névleges értékét a transzformátor vagy az adagoló kapacitásához képest, és cserélje ki a megfelelő méretű elemre a gyártó koordinációs táblázata szerint.

Műszaki paraméterek

Alkalmazási környezetek

Városi gyűrűhálózatok

A vákuumterhelés-megszakító kapcsoló és a biztosítékkombinációs berendezés szekcionáló kapcsolóként szolgál a gyűrűs főegységekben (RMU). A meghajtómechanizmus kialakításával elért kompakt méretek nagyobb sűrűségű kapcsolóberendezés-konfigurációkat tesznek lehetővé szűk helyű városi alállomásokon. A beépített földelőkapcsoló leegyszerűsíti a karbantartási eljárásokat, csökkenti a kimaradási időt az ütemezett munkák során.

Ipari létesítmények

A több terhelési központtal rendelkező ipari üzemek esetében a vákuumterhelés-megszakító kapcsoló és biztosíték kombinációja biztosítja a terhelés átkapcsolását a transzformátor bemeneti pontjain és a betáplálási pontokon. A kapcsoló-biztosíték kombinációs opció rövidzárvédelmet biztosít teljes vákuum-megszakító költsége nélkül, amely alkalmas nem kritikus betáplálókhoz, ahol a hibavédelem biztosított.

Vidéki elosztó hálózatok

A vidéki elosztás sajátos kihívásokat jelent: hosszú adagolóhossz, változó terhelés és feszültségingadozások. A hosszú, 10 kV-os betáplálók végén a csúcsterhelési időszakokban jelentős feszültségesés lehet, ami alacsony feszültséget eredményezhet az ügyfél telephelyén. A készülék ezt kétféleképpen kezeli. Először is, a hosszú betáplálások mentén stratégiai pontokon történő telepítés lehetővé teszi a hálózat üzemeltetői számára, hogy szakaszokra bontsák a vezetéket, elkülönítve a hibákat és csökkentve a kimaradási zónákat. Másodszor, a készülék képes transzformátor csapokat és kondenzátortelepeket váltani, lehetővé téve a kezelők számára a feszültségprofilok hatékonyabb kezelését. Vidéki környezetben a berendezés alacsony karbantartási igénye különösen értékes – a karbantartók jelentős távolságokat tehetnek meg a helyszín eléréséig, így a berendezések megbízhatósága a látogatások között közvetlenül csökkenti az üzemeltetési költségeket.

GYIK

1. kérdés: Hogyan oltja ki a vákuummegszakító az ívet?

Amikor a vákuummegszakító belsejében lévő érintkezők terhelés hatására szétválnak, fémgőzív képződik az érintkezési felületek között. Mivel a megszakító magas vákuumot tart fenn kevés ionizációhoz rendelkezésre álló gázmolekulával, az ív nem tudja fenntartani magát, és az áram első természetes nulla-átlépésénél kialszik. Ez az ívoltási módszer hatékony, gyors, és nem igényel külső ívoltó közeget.

2. kérdés: Mi okozza a biztosítékok gyakori működését, és hogyan kezelik?

A biztosíték gyakori működése általában rendszerhibákat jelez. Az elsődleges okok a következők: rendszer rövidzárlat (a hibaáram megolvasztja a biztosítékot; a hibát meg kell találni és meg kell szüntetni, mielőtt a biztosítékot a megfelelő névleges értékre cserélné), tartós túlterhelés (hosszú ideig a névleges áram feletti üzemelés; csökkenteni kell a terhelést), vagy a biztosíték nem megfelelő kiválasztása (a biztosítékelem névleges értéke túl alacsony az alkalmazáshoz; a megfelelő névleges biztosítékot ki kell cserélni).

3. kérdés: Általában hol alkalmazzák a vákuumterhelés-megszakító kapcsolót és a biztosítékot kombináló berendezést?

A készülék háromfázisú váltóáramú középfeszültségű rendszerekhez alkalmas. A tipikus alkalmazások közé tartoznak a gyűrűs főegységek (RMU-k), a kompakt alállomások, az elosztóvezeték szakaszoló kapcsolók és a transzformátorvédelem biztosítékokkal kombinálva.

4. kérdés: Ez a készülék helyettesítheti a vákuum-megszakítót?

Nem. A készüléket terheléskapcsolásra tervezték, és biztosítékkal felszerelt állapotban rövidzárlat elleni védelmet nyújt. A vákuummegszakítót úgy tervezték, hogy közvetlenül megszakítsa mind a normál terhelési áramokat, mind a rövidzárlati hibaáramokat. Azoknál az alkalmazásoknál, ahol a felfelé irányuló hibavédelem már biztosított, ez a berendezés költséghatékonyabb megoldást kínál, mint egy teljes vákuum-megszakító.

Miért válassza a SanGao-t?

1. Gyártási képesség

A SanGao egy 10 mu (6667 m²) területű telephelyet üzemeltet Liushiban, Zhejiangban, 10 000 m²-es termelési alapterülettel, ahol a középfeszültségű kapcsolóberendezések összeszerelő- és vizsgálósorai vannak.

2. Technikai csapat

A vállalat 120 alkalmazottat foglalkoztat, köztük 20 közép- és felsőfokú mérnököt, akik a gépészeti tervezéssel, a nagyfeszültségű szigeteléssel és a minőségbiztosítással foglalkoznak. A jegyzett tőke 81,68 millió RMB, a teljes vagyon körülbelül 200 millió RMB.

3. Tanúsított minőségbiztosítási rendszerek

A gyártás ISO 9001:2008, ISO 14001 és ISO 45001 tanúsítvánnyal történik. Ezek dokumentált beszállítói ellenőrzést, bejövő ellenőrzést, folyamat közbeni ellenőrzéseket és végső átvételi tesztelést igényelnek.

4. A folyamat nyomon követhetősége

n Az ERP rendszer nyomon követi az anyagokat, a gyártási műveleteket és a tesztrekordokat. A teljes nyomon követhetőség érdekében minden egység sorozatba van állítva a vizsgálati adatok archiválásával.

5. Rutinvizsgálat

Minden készülék átesik dielektromos ellenállási teszteken (főáramkör és földelés), mechanikai működési teszteken kézi és elektromos vezérlés mellett, valamint érintkezési ellenállás méréseken. A mintaegységeket rövid idejű áramteszteknek vetik alá 20 kA / 4 s-os érvényesítés céljából.

6. Technikai partnerségek

A SanGao együttműködik a Xi'an Senyuannal, a Pekingi Elektromos Kutatóintézettel és a Hsziani Nagyfeszültségű Kutatóintézettel a típustesztek, valamint a GB és IEC szabványoknak való megfelelés érdekében.

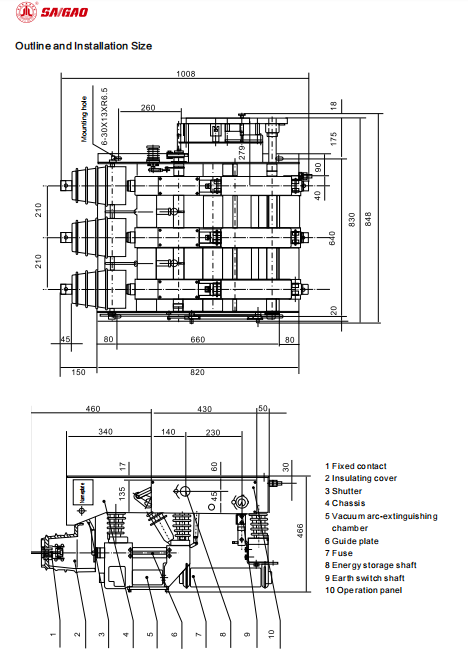

Alkatrészek lebontása

Nem.	Összetevő
1	Fix kontaktus
2	Szigetelő burkolat
3	Redőny
4	Alváz
5	Vákuumos ívoltó kamra
6	Vezetőlemez
7	Biztosíték
8	Energiatároló akna
9	Földkapcsoló tengely
10	Kezelőpanel
