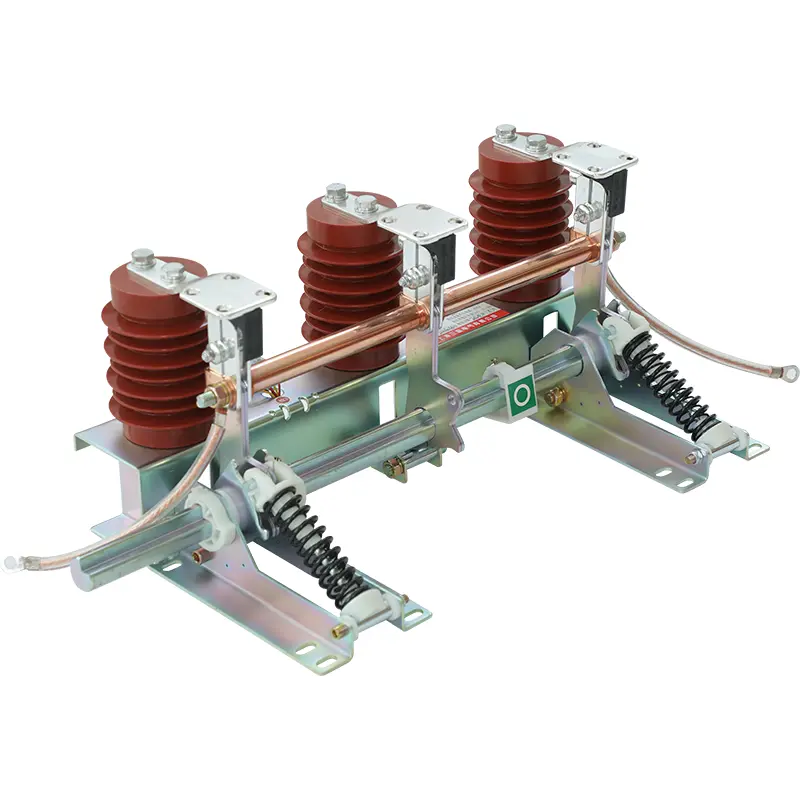

Nagyfeszültségű földelő kapcsoló

Nagyfeszültségű földelő kapcsoló Kínában készül. A Sangao kapcsolóját a rövidzárlati áram leállítására használják, és van egy bizonyos rövidzárlat -záró képességgel, valamint dinamikus hőstabilitással. Mivel nem kell megszakítania a terhelési áramot és a rövidzárlatot, nincs ív -oltó eszköz. A földelő kapcsoló alsó végét általában az áramtranszformátoron keresztül csatlakoztatják a földelési ponthoz. Az aktuális transzformátor jeleket tud biztosítani a relévédelemhez.

A földelő kapcsolók sok szerkezete létezik. Beleértve az egypólusú, kettős pólusú és három pólusú földelő kapcsolókat. Az egyoszlopos földelő kapcsolókat csak a semleges pont földelő rendszerekben használják. A kettős pólusú és három pólusszerkezetet a semleges pont föld nélküli rendszerekben használják, és megosztják a működési mechanizmust.

A kapcsolóberendezésben lévő nagyfeszültségű földelő kapcsolót a fennmaradó töltés földelésére használják, miután az elektromos vezetéket leválasztották az áramellátástól. Még akkor is, ha a megszakító és az izolátor levágta vagy kinyitja az áramkört, a maradék töltés továbbra is az áramkörben marad. A földelő kapcsolót általában a töltés felszabadításához használják.

A nagyfeszültségű földelő kapcsoló gyors hatású bezárási mechanizmussal rendelkezik. Megvédhetik a technikusokat és a munkavállalókat, amikor rendellenes áramok fordulnak elő. Úgy tervezték, hogy ellenálljanak a rövidzárlatoknak; Motorosíthatók is. Például a nagyfeszültségű földelő kapcsolók és a nagysebességű földelő kapcsolók. Az alállomáson lévő földelő kapcsoló rövidzárlatot generál, ezáltal megvédi a többi elektromos berendezést a sérülésektől. A különféle nagyfeszültségű kapcsolókészülékekkel együtt használják, és védőeszközként is használható a nagyfeszültségű elektromos berendezések átalakításakor.

A földelő kapcsoló, a megszakító és az izoláló kapcsoló mind csatlakoztatva van a gyűrűs fő egységben (RMU). Ha az áramkört karbantartás vagy más okokból le kell választani vagy leválasztani, akkor be kell tartani e három eszköz helyes működési sorrendjét (földelő kapcsolót, megszakítót és izoláló kapcsolót). Ha a helyes lépéseket nem követik, akkor az áramkör és a berendezés nem csak megsérül, hanem veszélybe is kerül. Ezen alkatrészek tökéletes telepítéséhez vegye fel a kapcsolatot az ELECSPare -rel, a GIS SwitchGear gyártójával, hogy megbízható szigetelő táptalajt biztosítson a berendezések számára.

A földelő kapcsolókat és a leválasztókat gyakran egy eszközre kombinálják. Ebben az esetben a leválasztó fel van szerelve egy földelő kapcsolóval a fő érintkezők mellett, amelyet a leválasztó egyik végének a kinyitása után történő földelésére használnak. A fő érintkezők és a földelő kapcsolók általában mechanikusan vannak összekapcsolva, így a földelő kapcsolót nem lehet bezárni, ha a leválasztó zárva van, és a fő érintkezők nem zárhatók le, ha a földelő kapcsoló zárva van.

A földelő kapcsolók nyitott és zárt típusokra oszthatók. A nyitott földelő kapcsoló vezetőképes rendszere olyan levegőnek van kitéve, mint a leválasztó; A zárt földelési kapcsoló vezetőképes rendszerét élő SF6 vagy szigetelő közeg (például olaj) zárja be.

Az alállomás földelő kapcsolójának fókuszában jóval kevesebb, mint a nyilvánosság, és nem olyan biztonságorientált, mint az alacsony feszültségű rendszer. Inkább az energiaellátás megbízhatóságára, a védelmi megbízhatóságra és a berendezésekre gyakorolt ​​hatásra összpontosít rövidzárlat esetén. Mivel az aktuális utat elsősorban a földelés blokkolja, csak a leggyakoribb fázis és a föld rövidzárlat amplitúdóját érinti a földelő rendszer megválasztása.
