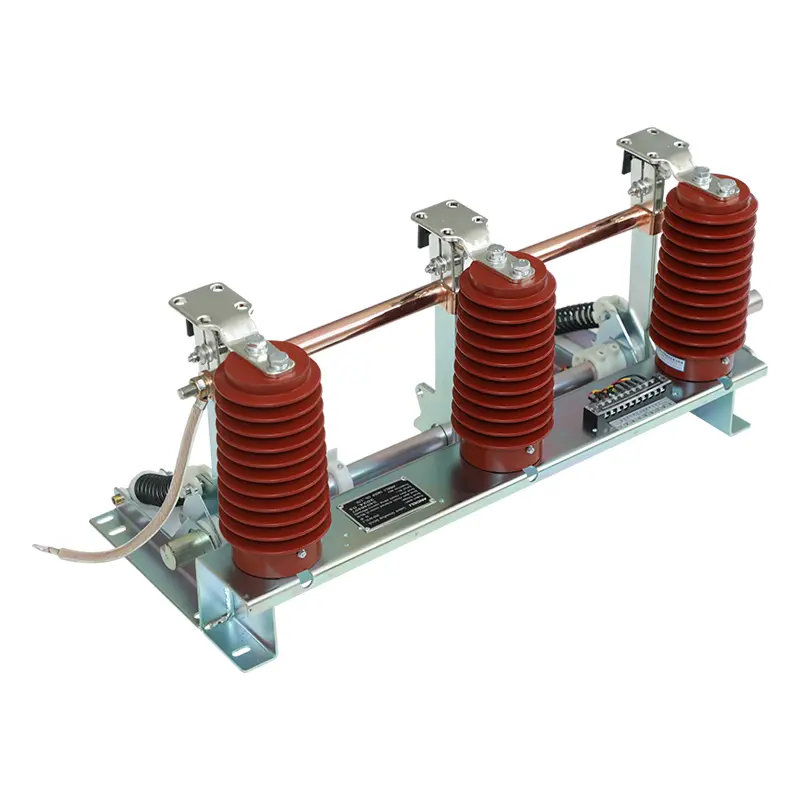

Beltéri AC földelő kapcsoló nagy sebességű földelő késsel

A SanGao nagysebességű földelő késsel ellátott beltéri váltakozóáramú földelőkapcsolója speciális középfeszültségű földelőberendezést biztosít a beltéri elektromos berendezések karbantartása során történő kockázatkezelésre. A 3 kV-tól 12 kV-ig terjedő háromfázisú AC 50/60 Hz-es munkakörülményeket lefedő nagy sebességű földelőkés kialakítása lerövidíti a földelési időt, és minimálisra csökkenti a karbantartó személyzet biztonsági fenyegetéseit.

Gyors földelési válasz a biztonságosabb középfeszültségű karbantartásért

A nagyfeszültségű berendezések karbantartása során a földelési sebesség és a mechanikai megbízhatóság közvetlenül befolyásolja a kezelő biztonságát. Ha egy áramkört leválasztottak, a földelőkapcsoló szabályozott földelési utat biztosít a váratlan feszültségveszély elkerülése érdekében.

A nagy sebességű földelőkés kialakítás lehetővé teszi a földelési művelet gyors befejezését a működtető tengely, a hajtókar, a rugós mechanizmus és a földelőkés-szerelvény összehangolt mozgása révén.

A nagy sebességű földelő késsel ellátott beltéri AC földkapcsolót főként a következőkre használják:

• Karbantartás közben földelje le a nagyfeszültségű elektromos berendezéseket

• Védje a technikusokat a véletlen feszültség megjelenésétől

• Csökkentse az indukált feszültség és a statikus elektromosság által okozott kockázatokat

• Gondoskodjon a földelési hiba áramútjairól az elektromos rendszerekben

Az egyszerű földelési csatlakozásoktól eltérően a dedikált földelőkapcsoló szabályozott mechanikai működést és meghatározott földelési pozíciót biztosít a kapcsolóberendezéseken belül.

Hogyan működik a nagy sebességű földkés szerkezet?

A nagy sebességű földelő késsel ellátott beltéri AC földkapcsoló működési teljesítménye nagymértékben függ a mechanikai alkatrészek közötti kölcsönhatástól.

A fő szerkezet a következőket tartalmazza:

• Konzol

• Földelőkés szerelvény

• Statikus érintkező

• Érzékelő

• Forgó tengely

• Forgó kar

• Nyomórugó

• Vezetőképes hüvely

• Rugalmas csatlakozás

Amikor a működtető mechanizmus lezárja a földelő kapcsolót, a működési nyomaték a főtengelyt és a forgókart a zárási helyzet felé hajtja. A nyomórugó holtpontjának áthaladása után a tárolt rugóenergia felszabadul, lehetővé téve, hogy a földelőkés szerelvény gyorsan zárt helyzetbe kerüljön.

A földelő kés szilárdan érintkezik a statikus érintkezéssel a tárcsarugós szerkezeten keresztül, segítve a stabil elektromos csatlakozást.

Ez a mechanikai kialakítás segít a következők javításában:

• Zárási sebesség konzisztenciája

• Érintkezési nyomásstabilitás

• Hosszú távú működési megbízhatóság

Műszaki előírások

A berendezést beltéri középfeszültségű alkalmazásokhoz tervezték, ahol biztonságos földelés szükséges.

Alkalmazási forgatókönyvek, ahol a gyors földelés számít

Beltéri kapcsolóberendezések karbantartó helyiségei

Az elosztó helyiségekben a karbantartó személyzetnek megbízható módszerre van szüksége a berendezés földelésének ellenőrzése előtt. A földelő kapcsoló külön földelési pontot biztosít a leválasztási eljárások befejezése után.

Ipari villamosenergia-rendszerek

A középfeszültségű berendezéseket használó gyárak rendszeres karbantartást igényelhetnek a transzformátorokon, betáplálókon és kapcsolóberendezéseken. A stabil földelési mechanizmus segít csökkenteni a kockázatokat az ütemezett leállások során.

Alállomások

Az alállomások több nagyfeszültségű áramkört tartalmaznak, ahol a véletlen feszültség, indukált áram vagy elektromágneses hatás veszélyeket okozhat. A földelési berendezések biztonságosabb karbantartási környezetet teremtenek.

Párhuzamos átviteli vonali környezetek

Ha egy felsővezetéket feszültségmentesítenek, miközben a közeli vezetékek feszültség alatt maradnak, elektrosztatikus és elektromágneses indukció indukált feszültséget hozhat létre. A földelő kapcsolók segítenek kiküszöbölni ezeket a hatásokat és védik a karbantartókat.

Minőségellenőrzés a földelés biztonságára összpontosítva

A földelőkapcsolók biztonsági vonatkozású összetevői az energiaellátó rendszerekben, ezért a gyártásellenőrzésnek mind a mechanikai működésre, mind az elektromos csatlakozás minőségére kell összpontosítania.

A SanGao vonatkozik:

• ISO9001:2008 minőségirányítási rendszer

• ISO14001 környezetirányítási rendszer

• OHSMS 18001 munkahelyi egészség- és biztonságirányítási rendszer

A nagy sebességű földelő késsel ellátott beltéri AC földkapcsoló esetében a minőség-ellenőrzés a következőket tartalmazza:

• A földelőkés mozgási pontosságának ellenőrzése

• Vezetőképes csatlakozási pontok ellenőrzése

• A mechanikai működés egységességének ellenőrzése

• A késztermék állapotának megerősítése szállítás előtt

Ezek az ellenőrzési lépések segítenek csökkenteni a telepítési beállítási problémákat, miután a berendezés megérkezik a projekt helyszínére.

GYIK

1. Mi a fő célja ennek a földelő berendezésnek?

Földelési utat biztosít a nagyfeszültségű elektromos berendezések számára a karbantartás során, és segít megvédeni a technikusokat a véletlen feszültségveszélytől.

2. Miért fontos a nagy sebességű földelőkés kialakítása?

A gyors működésű mechanizmus elősegíti, hogy a földelőlap gyorsan zárt helyzetbe kerüljön, és megbízható kapcsolatot tartson fenn a statikus érintkezővel.

3. Milyen áramellátó rendszerek alkalmasak ehhez a berendezéshez?

Alkalmas beltéri 3-12kV-os háromfázisú AC 50(60)Hz-es áramellátó rendszerekhez.

4. Meglévő kapcsolószekrényekkel szerelhető?

Igen. A beltéri váltóáramú földkapcsoló nagy sebességű földelőkéssel úgy van kialakítva, hogy különböző nagyfeszültségű kapcsolószekrényekkel együtt működjön, de a telepítési kompatibilitást az adott szekrénykialakításnak megfelelően meg kell erősíteni.
