Nagyfeszültségű földelő kapcsoló

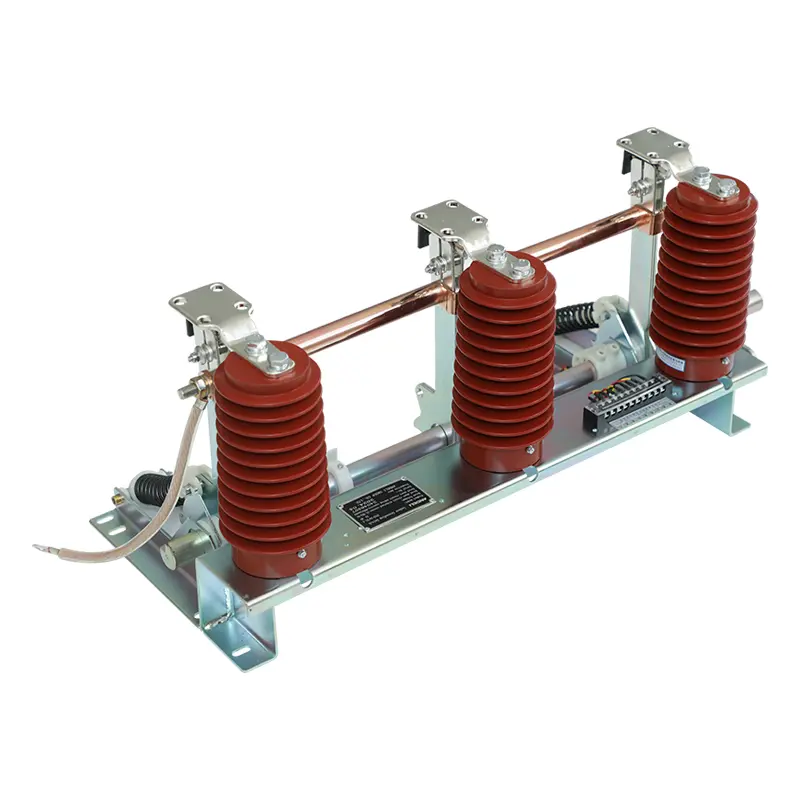

A sangao tartós, nagyfeszültségű földelő kapcsoló alkalmas beltéri 3-12 kV-os háromfázisú AC 50 (60) Hz teljesítményrendszerhez, és különféle, nagyfeszültségű kapcsoló szekrényekkel együtt használják. Használható a nagyfeszültségű elektromos berendezések karbantartásának földelésére is. Fő szerkezete a földelő kapcsoló, amely egy konzolból, egy földelő kés -szerelvényből, statikus érintkezőből, érzékelőből, forgó tengelyből, forgó karból, kompressziós rugóból, vezetőképes hüvelyből és rugalmas csatlakozásból áll.

Amikor a működési mechanizmus bezárja a földelő kapcsolót, az akció -nyomaték miatt a fő tengely leküzdi az ellenállási nyomatékot, és a forgattyúkarot a záró irányba forogja, így a földelő kés üzemeltetési rúdja áthalad a kompressziós rugó holtpontján, és a kompressziós rugó elengedi az energiát, hogy a földelő kapcsolót gyorsan bezárják a bezáró helyzetben. A földelő kés a földelő kés szerelvényén határozottan és megbízhatóan érintkezik a statikus érintkezés karimával (kés szélével) a tárcsa rugóján keresztül.

A nyomaték felvételekor a fő tengely legyőzi a fő nyomatékot és a rugós erőt, hogy a karot a nyitó irányba forogjon, és a földelő kés -kompressziós rugó áthalad.

Mi a célja a földelő kapcsoló?

A nagyfeszültségű földelő kapcsolót arra használják, hogy földelő vezetékeket biztosítson a föld alatti vagy delta-kapcsolt rendszerekhez.

A földelő kapcsoló lehetővé teszi a fázis-fázis-terhelések csatlakozását.

Az alállomás földelő kapcsolóját földeljük, hogy alacsony impedanciájú földelést képezzen, hogy a rendszer semleges maradjon.

A kapcsoló szekrényben lévő földelő kapcsoló biztosítja, hogy a tranziens túlfeszültség amplitúdója korlátozott legyen egy nehéz földelési hiba során.

Az elektromos berendezések földeléséhez használják a védelmi követelmények teljesítéséhez.

Mi a földelő kapcsoló funkciója?

A nagyfeszültségű földelő kapcsolót a megszakítóhoz csatlakoztatják, és amikor a megszakítót kitisztítják és kihúzzák, a megszakítóval szomszédos buszrárt automatikusan földelnek a földelő kapcsolón keresztül. Ez a folyamat megvédi a technikusokat, a karbantartó személyzetet és a felhasználókat a véletlen feszültségektől.

A statikus elektromosság és az elektromágneses indukciós áramok megelőzésére használják. Két vagy több felső átviteli vezetékben ugyanazon a toronyon vagy a szomszédos párhuzamos csatlakozásban, amikor egy vagy több vonalat nem működnek, a deformált vonalak indukált feszültséget generálnak és indukált áramot eredményeznek az elektromágneses indukció és az elektrosztatikus indukció miatt, és a szomszédos energiájú vonalak között. Ezért a földelő kapcsolók alkalmasak ilyen vonalakra.

A nagyfeszültségű földelő kapcsolót használják a rövidzárlati áram lezárásához. A besorolt ​​rövidzárlat-záró árammal rendelkező földelő kapcsolónak képesnek kell lennie arra, hogy bármely alkalmazott feszültségnél (beleértve annak névleges feszültségét is) és bármilyen áramot (beleértve a névleges rövidzárlat-záróáramot is). A földelő kapcsoló névleges rövidzárlat-záró árama megegyezik a névleges csúcs ellenálló árammal.

A nagyfeszültségű földelő kapcsoló az alállomásban fontos szerepet játszik a nagy vagy nehéz teljesítménytranszformátorokban, mivel lehetővé teszi az elektromos hálózat számára, hogy következetes feszültség -referenciapont legyen. Ellenkező esetben a feszültség helyről -helyre változhat. Gondoskodjon a transzformátorok és a személyzet biztonságáról az elektromosság felhasználásával.
