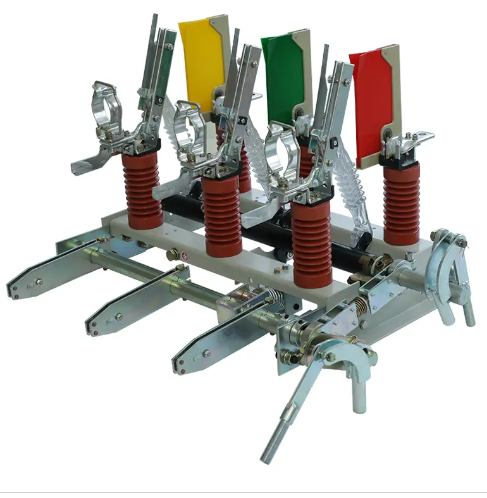

Sangao Air Load Break kapcsolók: biztonságos, egyszerű és fenntartható MV kapcsolás

Napjaink fejlődő áramkörében az elosztóhálózat-üzemeltetők egyre nagyobb nyomással szembesülnek az üzemidő biztosítására, a környezeti hatások csökkentésére és a teljes birtoklási költség csökkentésére. A levegőterhelés-megszakító kapcsoló mindhárom kihívást megbirkózik egy jól bevált, de folyamatosan továbbfejlesztett kialakítással. Ellentétben az SF₆ kapcsolókkal, amelyek rendszeres gázkezelést igényelnek, és üvegházhatású gázokat jelentenek, vagy az olajjal töltött készülékekkel, amelyek rendetlen karbantartást igényelnek, a levegőkapcsoló a legbőségesebb és legártalmatlanabb közeget – a levegőt – használja ki. Mechanikai egyszerűsége kevesebb hibapontot jelent, míg az áttekinthető helyzetjelzők és reteszelő mechanizmusok csökkentik a működési hibákat. Ez az oka annak, hogy a közművek, a megújulóenergia-fejlesztők és az ipari létesítmények világszerte a levegőterhelés-megszakító kapcsolók felé fordulnak, mint preferált leválasztási és kapcsolási megoldásukra.

1. A légterhelés-megszakító kapcsolók megbízhatósági paradigmája

Mitől lesz igazán megbízható a légterhelés-megszakító kapcsoló? A San Gao Electricnél úgy gondoljuk, hogy ez négy pillér szinergiája:szerkezeti egyszerűség– kevesebb mozgó alkatrész csökkenti a meghibásodási módokat;természetes szigetelés– a levegő kiküszöböli a szivárgás kockázatát és a toxicitást;robusztus ívkioltás– az optimalizált mágneses és légáramlási kialakítás egyenletes megszakítást biztosít; éskezelőbarát biztonság– a mechanikus reteszelések és az egyértelmű állapotjelzés megakadályozza a helytelen működést. Ezeket az attribútumokat szigorú tesztelések és több évtizedes helyszíni tapasztalatok igazolják különböző éghajlati és terhelési körülmények között.

1.1 Miért a levegő – a zöld kötelező

Az SF₆ fokozatos megszüntetésére irányuló törekvés világszerte felgyorsul annak rendkívül magas globális felmelegedési potenciálja miatt (GWP ≈ 23 500). Míg az SF₆ kiváló szigetelést kínál, az életciklus-kibocsátása – a szivárgástól az életciklus végén történő ártalmatlanításig – súlyos környezeti terhelést jelent. A levegőterhelés-megszakító kapcsolók közvetlen, bevált alternatívát kínálnak a középfeszültségű alkalmazásokhoz. Megfelelő elektródgeometriával és ívszabályozási technikákkal a levegő biztonságosan megszakíthatja a terhelési áramokat akár 1250 A-ig 24 kV-on. Ezen túlmenően a levegőkapcsolók természetüknél fogva immunisak a hőmérséklet-változások okozta gáznyomás-ingadozásokkal szemben, így állandó teljesítményt biztosítanak a zord éghajlati viszonyok között, a sivatagoktól a magaslati alállomásokig.

2. Alapvető műszaki előnyök

A San Gao légterhelés-megszakító kapcsolója bevált elvekre épül, miközben modern mérnöki fejlesztéseket tartalmaz a fokozott megbízhatóság, biztonság és az egyszerű integráció érdekében. Az alábbiakban bemutatjuk azokat a főbb különbségeket, amelyek megkülönböztetik termékünket.

• Névleges feszültség: 12kV / 24kV
• Névleges áram: 630A / 1250A
• Rövidzárlati kapacitás (csúcs): 50 kA
• Mechanikai tartósság: ≥ 10 000 művelet
• Elektromos tartósság: ≥ 5000 művelet
• Védettségi osztály: IP4X (beltéri) / IP54 (kültéri)
• Környezeti hőmérséklet: -25°C ~ +55°C
• Magasság: 3000 m-ig

2.1 Ívoltási teljesítmény

Az ívkamra a hosszanti mágneses mező és a saját generált légáramlás kombinációját alkalmazza. Amikor a mozgó érintkező elválik, az ívet mágneses erők hajtják egy sor ívosztó lemezre, ahol meghosszabbodik, lehűl, és a következő nulla áramerősségnél kialszik. Ez a módszer minimalizálja az érintkezők égését, és nagy ismétlődő kapcsolási képességet tesz lehetővé. A San Gao több ezer megszakítási teszten keresztül érvényesítette a tervezést, beleértve a szigorú motorindítási és kondenzátortelep-kapcsolási forgatókönyveket is, hogy a legnehezebb körülmények között is megbízható működést biztosítson.

2.2 Működési mechanizmus – Egyszerűség és biztonság

A működtetőmechanizmus rugós energiaellátású vagy kézi változatban kapható, mindkettő szivattyúzásgátló és segédérintkezős konfigurációval. A kézi fogantyú ergonómikus erővisszacsatolást biztosít, a helyzetjelző pedig messziről jól látható. A távvezérléshez opcionális motorhajtás integrálható, ami lehetővé teszi a zökkenőmentes interfészt a SCADA-val és az elosztó automatizálási rendszerekkel. A reteszelő rendszer biztosítja, hogy a kapcsolót a megfelelő sorrend betartása nélkül ne lehessen kinyitni vagy zárni, jelentősen csökkentve az emberi hiba kockázatát.

3. Teljesítményspecifikációk egy pillantásra

Az alábbi táblázat a San Gao levegőterhelés-megszakító kapcsolója és egy tipikus SF₆ terhelésmegszakító kapcsolója közötti kulcsfontosságú paraméterek gyors összehasonlítását mutatja be, bemutatva a légszigetelt technológia gyakorlati előnyeit.

4. Főbb alkalmazási területek és érték

A légterhelés-megszakító kapcsolók a középfeszültségű hálózatok széles skáláján találhatók. Az alábbiakban felsoroljuk a legszembetűnőbb alkalmazásokat, valamint az egyes kontextusokban nyújtott konkrét előnyöket.

• Városi és vidéki elosztóhálózatok:Pólusra szerelt vagy gyűrűs főegységként használják a vonal szakaszolásához, terhelésátvitelhez és hibaelhárításhoz – javítva az adagoló automatizálását és az ellátás megbízhatóságát.
• Ipari energiarendszerek:Nagy motorokat, transzformátorokat és adagolókat vezérel gyárakban, bányákban és feldolgozó üzemekben, helyi leválasztást és kapcsolást kínálva bonyolult karbantartás nélkül.
• Megújuló energiát hasznosító üzemek:Csatlakoztatja és leválasztja az inverter vagy transzformátor áramköreit nap- és szélerőművekben, könnyedén kezeli a gyakori napi kerékpározást.
• Infrastrukturális projektek:A vasutak, a repülőterek, az adatközpontok és a kórházak légkapcsolókra támaszkodnak a bejövő/kimenő betáplálás elszigetelésére, így biztosítva a biztonságos karbantartást és a magas rendelkezésre állást.
• Kereskedelmi épület alállomások:Bevásárlóközpontokban, irodatornyokban és oktatási campusokban fő beérkező vagy buszcsatlakozó kapcsolóként szolgál – hozzájárulva a zöld épületek tanúsításához.

Ezen forgatókönyvek mindegyikében a légkapcsoló karbantartásbarát jellege és jól látható törése nyugalmat biztosít. Például a távoli elosztóvezetékeken a gázkezelés hiánya drasztikusan csökkenti a teherautó-gurulást és a technikusok idejét. A napelemes farmokon, ahol a kapcsolók naponta többször is működhetnek, a nagy mechanikai tartósság sok éven át problémamentes szolgáltatást biztosít. Ezek a valós előnyök miatt a rendszertervezők egyre gyakrabban határozzák meg a levegőterhelés-megszakítókat az új és felújított középfeszültségű berendezések alapértelmezett választásaként.

5. Miért a San Gao Electric – minőség és innováció?

A San Gao Electric nem csak kapcsolókat gyárt – partnerek vagyunk a biztonságosabb, intelligensebb energiainfrastruktúra kiépítésében. A Kína elektromos iparának szívében, Liushiban található székhelyű 10 000 m²-es gyárunk és több mint 120 tapasztalt szakemberből álló csapatunk elkötelezett a legmagasabb nemzetközi szabványoknak megfelelő termékek szállítása mellett. A 81,68 millió RMB jegyzett tőkével és a 200 millió RMB-t megközelítő összvagyonnal rendelkezünk pénzügyi stabilitással és műszaki mélységgel ahhoz, hogy világszerte támogassuk a nagyszabású projekteket.

A minőség iránti elkötelezettségünket ISO9001, ISO14001 és OHSMS18001 tanúsítványaink tükrözik. Erős üzleti kapcsolatokat építettünk ki Európában, Amerikában, Ausztráliában és Afrikában, így a nagyfeszültségű megoldások megbízható partnereként szereztünk hírnevet. A levegőterhelés-megszakítókon túl termékportfóliónk vákuumterhelés-megszakítókat, megszakítókat, szakaszolókat, túlfeszültség-levezetőket és transzformátor-tartozékokat tartalmaz – átfogó védelmet és vezérlést biztosítva bármely középfeszültségű hálózat számára.
