SanGao háromfázisú megszakító modul – Jellemzők, vezérlési módok és alkalmazásinformációk
Absztrakt
A háromfázisú megszakítók a modern áramelosztási infrastruktúra kritikus elemei, különösen kereskedelmi és ipari környezetben. A lakossági környezetben használt egyfázisú megszakítókkal ellentétben ezeket az eszközöket nagyobb feszültségek és nagyobb elektromos terhelések kezelésére tervezték. A SanGao háromfázisú megszakító modul rugalmas vezérlést kínál külső jelekkel vagy belső időzítőkkel, megbízható leválasztást, túlterhelés elleni védelmet és kézi kapcsolási lehetőségeket biztosítva. Ez a cikk átfogó műszaki áttekintést nyújt a modul jellemzőiről, működési módjairól, kulcsfontosságú specifikációiról, alkalmazási forgatókönyveiről és biztonsági mechanizmusairól, segítve a mérnököket és a rendszerintegrátorokat, hogy megalapozott döntéseket hozzanak a robusztus elektromos rendszertervezés érdekében.
Tartalomjegyzék
Az ipari automatizálás és a kereskedelmi áramelosztás gyors növekedésével a háromfázisú megszakítók egyszerű védőeszközökből intelligens egységekké fejlődtek, amelyek egyesítik a vezérlést, a védelmet és a leválasztást. A Simulink szimulációs környezetekkel kompatibilis SanGao háromfázisú megszakító modul két rugalmas vezérlési módot kínál: külső jelvezérlést (0 V nyitáshoz, pozitív feszültség záráshoz) és belső időzítő alapú vezérlést (előre beállított kapcsolási idők). Ez a sokoldalúság nagyban leegyszerűsíti a rendszerintegrációt és a tesztelést. Ebben a cikkben elmélyülünk a modul műszaki részleteiben, és gyakorlati útmutatást adunk a kiválasztáshoz és alkalmazáshoz.
✦ ✦ ✦

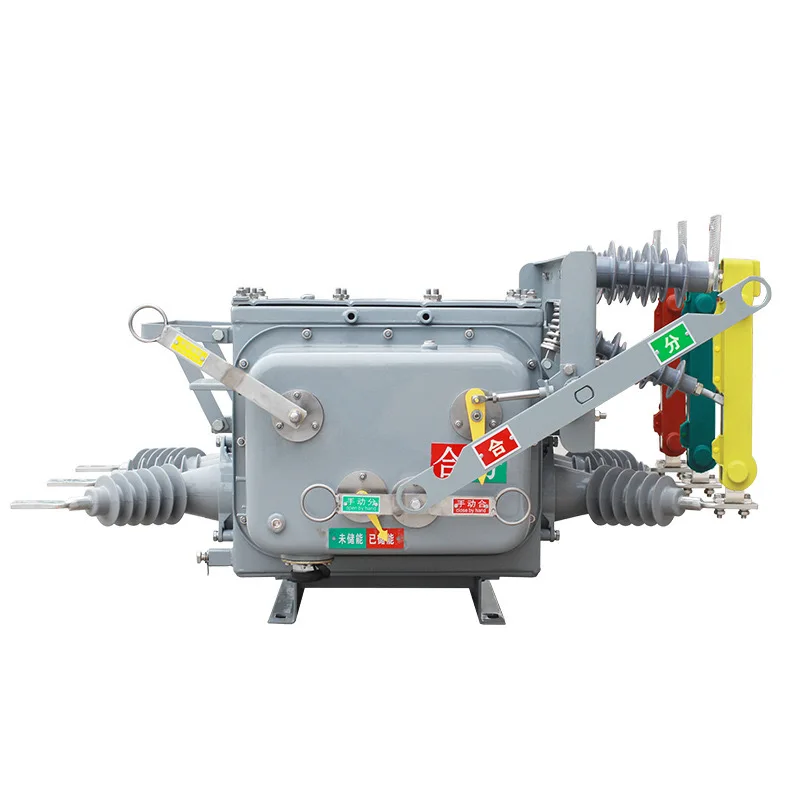

1. A háromfázisú megszakító modul áttekintése
A SanGao háromfázisú megszakító modul három független egypólusú megszakítóból áll, amelyek mechanikusan vannak egymásba reteszelve, hogy egyidejűleg működjenek egyetlen kapcsolókaron keresztül. Sorba köthető háromfázisú terhelésekkel, hogy minden fázist egyszerre vezérelhessen. Az ívoltó mechanizmus megegyezik a szabványos megszakítókéval, és a modul beépített Rs-Cs csillapító áramköröket tartalmaz a kapcsolási túlfeszültségek elnyomására – elengedhetetlen, ha induktív terhelésekhez vagy áramforrásokhoz csatlakozik.
Elszigetelő kapcsoló
Látható leválasztást biztosít az áramellátásról egyetlen fogantyúval, amely egyszerre működteti mind a három pólust – biztonsági kapcsolóként is szolgál.
Áramkör védő
Minden pólus névleges árammal (pl. 5A) rendelkezik túlterhelés-kioldással. Túlterhelés esetén a fogantyú „ki” állásba kerül, és nem zárható be erőszakkal, amíg a hibát el nem hárítják – ez az úgynevezett „kioldásmentes” működés.
Kézi vezérlő kapcsoló
Speciális késleltetett soros kioldási karakterisztikája és nagy rövidzárlati megszakító képessége révén névlegesen belül közvetlen motor be-/kikapcsolóként használható – más néven motoráramköri kapcsoló.
Szimuláció és vezérlés
Támogatja a külső vezérlési módot (Simulink bemeneten keresztül, 0 = nyitott, pozitív = zárás) és a belső vezérlési módot (kapcsolási idők beállítása a párbeszédpanelen). Mindhárom pólus ugyanarra a vezérlőjelre reagál.
✦ ✦ ✦
2. Alapfunkciók és működési módok
A SanGao háromfázisú megszakító két vezérlési módot kínál a különböző alkalmazási igényeknek megfelelően. Inkülső vezérlési mód, a modul ikonja egy vezérlő bemeneti portot jelenít meg, amely valós idejű váltást tesz lehetővé Simulink jeleken keresztül. Inbelső vezérlési mód, a kapcsolási idők előre be vannak állítva az automatikus időzítési szekvenciák párbeszédpanelében. Mindkét üzemmódban ugyanaz a vezérlőjel hajtja meg mind a három megszakítót, biztosítva a szinkron működést.
2.1 A Snubber áramkör szerepe
Ha a megszakítót induktív terhelésekhez (például motorokhoz, transzformátorokhoz) vagy áramforrásokhoz csatlakoztatják, az áramkör kinyitása magas indukált túlfeszültséget generálhat, amely károsíthatja a szigetelést vagy magát a megszakítót. A beépített Rs-Cs csillapító áramkör hatékonyan nyeli el ezt az energiát, korlátozza a túlfeszültség-csúcsokat, és védi mind a megszakítót, mind az utánfutó berendezést. A felhasználók a terhelés típusától függően választhatják az áramkör engedélyezését vagy letiltását.
2.2. Az utazás jellemzői és az „utazásmentes” mechanizmus
A "kioldásmentes" funkció biztosítja, hogy túlterhelés vagy rövidzárlat esetén a belső mechanizmus kényszeríti az érintkezők kinyitását, és a fogantyú kioldott helyzetbe kerül. A fogantyú bezárásának megkísérlése nem zárja vissza az érintkezőket, amíg a hibát el nem hárítják és a fogantyút vissza nem állítják. Ez egy belső biztonsági korlátot biztosít, amely megakadályozza az újrafeszültséget, amíg a hiba fennáll.
- Külső jelvezérlés (0 V / pozitív feszültség)
- Belső időzítő vezérlés
- Rs-Cs csillapító áramkör (opcionális)
- Kikapcsolásmentes mechanizmus
- Időkésleltetési soros kioldási karakterisztika
- Nagy rövidzárlati megszakító képesség
✦ ✦ ✦
3. A legfontosabb műszaki előírások magyarázata
A megfelelő háromfázisú megszakító kiválasztása megköveteli annak műszaki paramétereinek alapos megértését. Az alábbi táblázat összefoglalja a SanGao modul főbb specifikációit és gyakorlati vonatkozásait a kiválasztáshoz.
| Specifikáció | Tipikus érték / leírás | Kiválasztásra gyakorolt hatás |
|---|---|---|
| Névleges áram (pólusonként) | 5A (testreszabható) | Meghatározza a maximális folyamatos üzemi áramot; meg kell haladnia a terhelés maximális állandósult áramát. |
| A lengyelek száma | 3 pólus (egyidejű működés) | Alkalmas háromfázisú háromvezetékes vagy négyvezetékes rendszerekhez; biztosítja az összes fázis egybekapcsolását. |
| Vezérlési mód | Külső jel / Belső időzítő | A külső mód megfelel a távoli automatizálásnak; a belső mód a rögzített időzítésű alkalmazásokhoz illeszkedik. |
| Utazás jellemző | Időkésleltetési sorozat kioldása | Lehetővé teszi a rövid távú túlterhelést (pl. motorindítás) zavaró kioldás nélkül. |
| Rövidzárlati megszakító kapacitás | Magas (ellenőrizze a konkrét modelladatokat) | Meg kell haladnia a várható rövidzárlati áramot a telepítési helyen a hibák biztonságos megszüntetése érdekében. |
| Snubber áramkör | Beépített Rs-Cs, opcionális | Elengedhetetlen az induktív terheléseknél a megszakító és a terhelés védelme érdekében. |
Kiválasztási tipp:Az áramerősség és a megszakítási kapacitás mellett vegye figyelembe a környezeti hőmérsékletet, a tengerszint feletti magasságot és a szerelési stílust is. A személyre szabott ajánlásokért forduljon a SanGao technikai támogatásához.
✦ ✦ ✦
4. Ipari alkalmazások és kiválasztási útmutató
A háromfázisú megszakítókat széles körben használják motorvezérlő központokban, elosztópanelekben, ipari automatizálási berendezésekben és kereskedelmi épületekben. Alkalmazástól függően főkapcsolóként, elágazásvédelmi eszközként vagy motoros kapcsolóként szolgálhatnak. Az alábbiakban tipikus használati eseteket és kiválasztási mutatókat olvashat.
4.1 Főbb alkalmazási területek
- Ipari motorvezérlés:Direkt-on-line indítóként használható, késleltetett kioldási karakterisztikát igényel a bekapcsolási áram kioldásának elkerülése érdekében.
- Elosztóvezeték védelem:A túlterhelés és rövidzárlat elleni védelem érdekében a fő- vagy alelosztó kártyákba szerelve, megfelelő koordinációval a felfelé/lefelé irányuló eszközökkel.
- Vészhelyzeti generátorkészletek:A generátor kimeneti megszakítójaként működik, szigetelést biztosít, és ellenáll az esetleges tranziens túláramoknak.
- HVAC rendszerek:Védi a kompresszorokat, ventilátorokat és egyéb motorokat a klíma- és hűtőberendezésekben – időkésleltetési jellemzőket is igényel.
4.2 Kiválasztási lépések
- Határozza meg a terhelés típusát:Rezisztív vagy induktív? Van benne indítási indítás? Ez határozza meg a kívánt útjellemzőt.
- Az üzemi áram kiszámítása:A terhelési teljesítmény és feszültség alapján számítsa ki a maximális vezetékáramot, és adjon hozzá 20–30%-os biztonsági ráhagyást.
- Becsült rövidzárlati áram:Vegye ki a várható rövidzárlati áramot a táprendszerből; a megszakító megszakítóképességének nagyobbnak kell lennie.
- Válassza ki a vezérlési módot:Külső jelvezérlés, ha távoli/automatikus működésre van szükség; belső időzítő, ha csak ütemezett kapcsolásra van szükség.
- Vegyük figyelembe az elzárási követelményt:Induktív terheléseknél (motorok, transzformátorok) mindig engedélyezze a csillapító áramkört.
✦ ✦ ✦
5. Biztonsági védelmi funkciók
Az elektromos tervezésben a biztonság a legfontosabb. A SanGao háromfázisú megszakító több védelmi mechanizmust tartalmaz, amelyek nemcsak az áramkört és a berendezéseket, hanem a személyzetet is védik.
- Túlterhelés elleni védelem:A termikus-mágneses kioldó egység kinyitja az áramkört, ha az áram hosszabb ideig meghaladja a névleges értéket, megakadályozva a kábel túlmelegedését.
- Rövidzárlat elleni védelem:A mágneses kioldó rövidzárlat esetén azonnal működésbe lép, ezredmásodperceken belül lekapcsolja a hibaáramot, hogy minimalizálja a károsodást.
- Elszigetelő funkció:A fogantyú "kikapcsolt" állásában az elegendő érintkezési rés és a szigetelési távolság látható törést biztosít, ami megfelel a szigetelési követelményeknek.
- Utazásmentes visszacsatolásgátló:Megakadályozza az újrazárást, amíg a hiba fennáll, kiküszöbölve az emberi hiba kockázatát.
Biztonsági emlékeztető:Bármilyen telepítés, karbantartás vagy csere előtt mindig ellenőrizze, hogy a tápellátás teljesen le van-e kapcsolva, és ellenőrizze a nulla feszültséget. Kövesse az összes helyi elektromos biztonsági előírást.
✦ ✦ ✦
Gyakran Ismételt Kérdések
Mit jelent a „kioldásmentes” háromfázisú megszakítóban?
A "kioldásmentes" azt jelenti, hogy túlterhelés vagy rövidzárlat esetén a belső mechanizmus kényszeríti az érintkezők kinyitását, és a fogantyú kioldott helyzetbe kerül. A fogantyút nem lehet kézzel zárva tartani, amíg a hiba fennáll, így az áramkört nem lehet újra bekapcsolni, amíg a hibát el nem hárítják és a fogantyút vissza nem állítják.
Mi a különbség a külső és a belső vezérlési módok között?
Inkülső vezérlési mód, a modul egy Simulink bemenetről kap jelet (0 = nyitott, pozitív = zár), így alkalmas az automatizálási rendszerekkel való integrációra. Inbelső vezérlési mód, a felhasználó közvetlenül a modul párbeszédpanelében állítja be a nyitási/zárási időket, és a megszakító ezt az előre beállított ütemezést követi – ideális fix időzítésű vagy ciklikus műveletekhez.
Mikor kell a kioltó áramkört használni?
Ha a megszakítót induktív terhelésekhez (motorokhoz, transzformátorokhoz, reaktorokhoz) vagy áramforrásokhoz csatlakozik, a lekapcsolás magas indukált túlfeszültségeket generálhat. Az Rs-Cs csillapító áramkör elengedhetetlen ennek az energiának az elnyeléséhez. A modul beépített snubber-t tartalmaz, amely szükség szerint engedélyezhető.
Hogyan válasszam ki a megfelelő kioldási karakterisztikát a motorterheléshez?
A motorok indításkor a névleges áramuk 5-7-szeresét veszik fel. Az azonnali kioldással rendelkező megszakító szükségtelenül kiold. Ezért válasszon megszakítót aidőkésleltetési soros kioldási karakterisztika(fordított idejű túlterhelés elleni védelem), amely lehetővé teszi a rövid távú túláramokat, miközben védelmet nyújt a tartós túlterhelés és rövidzárlat ellen. A SanGao modul késleltetési karakterisztikáját erre a célra tervezték.
Működtethető a három oszlop egymástól függetlenül?
Nem. A belső mechanikus retesz biztosítja, hogy mindhárom pólus egyetlen fogantyúval vezérelhető, így garantált az egyidejű törés/törés. Ez megakadályozza a fázisvesztést, amely károsíthatja a háromfázisú berendezést.
Hogyan ellenőrizhetem, hogy a megszakító megfelelő-e?
A megszakítási kapacitásnak nagyobbnak kell lennie, mint a beépítési helyen várható rövidzárlati áram. Ezt az értéket általában a rendszertervező adja meg, vagy egy rövidzárlati vizsgálatból kapja meg. A megszakító névleges megszakítóképessége az adatlapján van megadva; győződjön meg arról, hogy eléri vagy meghaladja a számított értéket.
✦ ✦ ✦
Válasszon megbízható háromfázisú védelmet energiarendszeréhez
Legyen szó ipari motorvezérlésről, kereskedelmi forgalmazásról vagy automatizálási berendezésekről, a SanGao háromfázisú megszakító modul biztonságos, rugalmas és megbízható védelmet és vezérlést biztosít. Forduljon hozzánk még ma szakértői kiválasztási támogatásért és mintavizsgálatért.
