Miért kritikus a nagyfeszültségű földelő kapcsoló az energiarendszer biztonsága és karbantartása szempontjából?

Az áramátviteli és elosztó rendszerekben a biztonság a legfontosabb. Az egyik gyakran figyelmen kívül hagyott, de lényeges összetevő aNagyfeszültségű földelő kapcsoló. Ez az eszköz létfontosságú szerepet játszik mind a berendezések, mind a személyzet védelmében a karbantartás, a hibaállapotok és a szokásos műveletek során. Ez a cikk azt vizsgálja, hogy mit csinál a földelő kapcsoló, hogyan működik, és miért nélkülözhetetlen a középfeszültségű kapcsolóberendezésekben és alállomásokban. Figyelembe vesszük a gyártási minőséget, a tanúsítványokat és a megbízhatóságot isSanGao ehhez a kritikus elektromos alkatrészhez vezet.

Az elektromos biztonság énekeletlen hőse

Ha a nagyfeszültségű berendezésekre gondolunk, gyakran a megszakítók és a transzformátorok jutnak eszünkbe. Mégis, aNagyfeszültségű földelő kapcsolóugyanolyan fontos az elektromos rendszerek biztonságos üzemeltetése és karbantartása szempontjából. A kapcsolószekrényekbe vagy alállomásokba szerelve ez az eszköz megbízható földelési utat biztosít, biztosítva, hogy a technikusok biztonságosan dolgozhassanak feszültségmentes berendezéseken, és hogy a hibaáramokat hatékonyan kezeljék.

Megfelelően működő földelési kapcsoló nélkül a karbantartó személyzet véletlenül feszültség alá helyezés, a szomszédos feszültség alatt álló vezetékek indukált feszültsége és veszélyes tranziens túlfeszültség kockázatával szembesülhet.SanGaoA kínai elektromos fővárosban, Liushiban található high-tech vállalkozás évek óta gyártja ezeket az alapvető alkatrészeket, szigorú minőségi szabványok betartásával, és különféle iparágakat szolgál ki a városi hálózatok felújításától a szélerőművekig.

Mi az a nagyfeszültségű földelő kapcsoló?

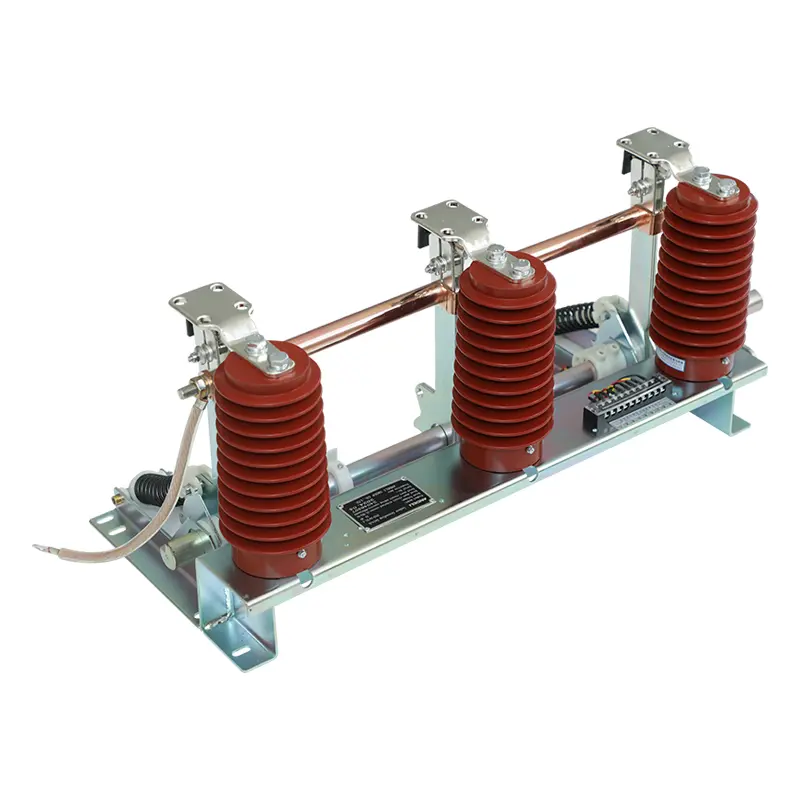

ANagyfeszültségű földelő kapcsolóegy mechanikus kapcsolóeszköz, amelyet arra terveztek, hogy egy elektromos áramkör meghatározott részét a földeléssel csatlakoztassa. Jellemzően nagyfeszültségű kapcsolóberendezésekbe (3-12kV, háromfázisú AC 50/60Hz rendszerek) van beépítve, és manuálisan vagy motoros mechanizmussal működtethető. Elsődleges szerkezete egy konzolból, egy földelőkés szerelvényből, rögzített érintkezőkből, egy érzékelőből, egy forgó tengelyből, nyomórugókból, vezetőhüvelyekből és rugalmas csatlakozásokból áll.

Zárt állapotban a földelő kés szilárdan érintkezik a statikus érintkezővel, így alacsony impedanciájú földelési utat hoz létre. Ez az út több biztonsági és üzemeltetési funkciót is szolgál, amelyeket alább megvizsgálunk.

Főbb funkciók: több, mint földelés

ANagyfeszültségű földelő kapcsolóaz egyszerű földelésen túl számos kritikus funkciót lát el:

Személyi védelem a karbantartás során

Amikor a megszakítót kinyitják és leválasztják, a szomszédos gyűjtősín vagy berendezés továbbra is hordozhat indukált feszültséget vagy maradék töltést. A földelő kapcsoló látható és biztonságos földelést biztosít, biztosítva, hogy a karbantartó személyzet védve legyen a véletlen feszültség- vagy kapacitív kisüléstől.

Tranziens túlfeszültségek korlátozása

Földzárlatok során, különösen nehéz rendszerekben, tranziens túlfeszültségek léphetnek fel. A földelőkapcsoló korlátozza ezeket a feszültséglökéseket azáltal, hogy alacsony impedanciájú utat biztosít, ezáltal védi az érzékeny berendezéseket és szigetelést.

Az indukált feszültségek megszüntetése

Egyazon tornyon lévő párhuzamos távvezetékek esetén a feszültségmentesített vezetékek továbbra is indukált feszültséget tapasztalhatnak a szomszédos feszültség alatt álló vezetékekből az elektrosztatikus és elektromágneses csatolás miatt. Ezeken a vonalakon a földelő kapcsolók utat biztosítanak ezen indukált áramok eloszlatásához, megelőzve ezzel a veszélyeket.

Záró rövidzárlati áramok

Egyes földelőkapcsolókat úgy tervezték, hogy zárjanak a rövidzárlati áramok ellen. Ez a képesség biztosítja, hogy a kapcsoló üzemzavar esetén is működjön, további biztonságot nyújtva a vészhelyzeti eljárások során.

Rendszersemleges referencia létrehozása

A nagy teljesítményű transzformátorokkal felszerelt alállomásokon a földelőkapcsoló segít a feszültség állandó referenciapontjának fenntartásában, stabilizálja az elektromos hálózatot és biztosítja a biztonságos működést.

Alkalmazások: Hol használják?

ANagyfeszültségű földelő kapcsolószéles körben használják az áramelosztó és -átviteli rendszerekben, beleértve:

• Városi és vidéki villanyhálózat felújítások– Az elöregedő infrastruktúra korszerűsítése megbízható földelést igényel a biztonság és a megfelelőség érdekében.

• Alállomások és kapcsolószekrények– Beépített és középfeszültségű kapcsolóberendezések.

• Szélerőművek és vízerőművek– Generátorok és transzformátorok földelése.

• Kohászati ​​és petrolkémiai ipar– A berendezések és a személyzet védelme zord környezetben.

• Vasúti és bányászati ​​berendezések– Biztonságos földelés biztosítása a vontatási áramellátó rendszerekben.

• Lakó- és kereskedelmi épületek energiaprojektjei– Bejövő adagolókhoz és vészhelyzeti rendszerekhez.

ASanGaoElőny: minőség és megbízhatóság

SanGaohírnevet szerzett a kiváló minőségű nagyfeszültségű berendezések terén. A cég gyártóüzeme 10 000 négyzetméteren terül el, jegyzett tőkéje 81,68 millió jüan, mérlegfőösszege pedig megközelítőleg 200 millió jüan. 120 alkalmazottal, köztük 20 felső- és középszintű műszaki szakemberrel,SanGaonagy hangsúlyt fektet a K+F-re és a minőségbiztosításra.

A vállalat betartja az ISO 9001:2008 minőségirányítási, ISO 14001 környezetirányítási és OHSMS 18001 munkahelyi egészségvédelmi és biztonsági rendszereket. Emellett modern ERP-menedzsmentet és fejlett tesztelő berendezéseket alkalmaz, hogy biztosítsa mindegyiketNagyfeszültségű földelő kapcsolómegfelel a szigorú teljesítmény szabványoknak. Együttműködve olyan intézményekkel, mint a Xi'an Senyuan és a Pekingi Elektromos Kutatóintézet,SanGaobiztosítja, hogy termékei az elektrotechnika élvonalába tartoznak.

A földelő kapcsolóik robusztus mechanizmussal lettek megtervezve, amely nyomórugókat használ a gyors és megbízható zárás/nyitás érdekében, a tárcsarugókon keresztül fenntartott állandó érintkezési nyomás mellett. Ez a kialakítás alacsony érintkezési ellenállást és hosszú élettartamot biztosít még gyakori használat mellett is.

Gyakran Ismételt Kérdések (GYIK)

K: Mi a nagyfeszültségű földelőkapcsoló elsődleges célja?

V: Elsődleges célja, hogy látható és biztonságos földelési pontot biztosítson a feszültségmentesített berendezések számára, megvédve a technikusokat a véletlenszerű feszültségtől, valamint az indukált feszültségek és töltések elvezetésétől.

K: Általában hol található a földelő kapcsoló?

V: Általában középfeszültségű kapcsolószekrényekbe (3-12kV), valamint alállomásokba és transzformátorok vonaloldalára szerelik.

K: Zárhat-e egy földelőkapcsoló rövidzárlati áram ellen?

V: Igen, sok földelő kapcsoló rövidzárlati záróáramra van méretezve, így hiba esetén is biztonságosan működnek.

K: Hogyan véd a földelőkapcsoló az indukált feszültségek ellen?

V: A feszültség alatt álló vezetékekkel párhuzamosan futó átviteli vonalakon a földelő kapcsoló utat biztosít az indukált áramok földhöz áramlásához, megakadályozva, hogy veszélyes feszültségek jelenjenek meg a feszültségmentesített vezetékeken.

Következtetés

ANagyfeszültségű földelő kapcsolóLehet, hogy nem az energiarendszer legcsodálatosabb eleme, de fontosságát nem lehet túlbecsülni. Életeket óv meg, védi a drága berendezéseket, és biztosítja a hálózat stabil működését a hibák és a karbantartás során. Megbízható földelési útvonal biztosításával segít megelőzni a baleseteket, csökkenti az állásidőt és megőrzi az elektromos hálózat épségét.

SanGaoolyan földelőkapcsolókat kínál, amelyek a robusztus mechanikai kialakítást, a kiváló minőségű anyagokat és a szigorú minőségellenőrzést ötvözik, hogy megbízható teljesítményt nyújtsanak az igényes alkalmazásokban. Erős technikai alappal és a folyamatos fejlesztés iránti elkötelezettséggel,SanGaomegbízható beszállítójává vált az áramszolgáltatóknak, ipari üzemeknek és infrastrukturális projekteknek Kínában és azon kívül.

Ha megbízható forrást keres nagyfeszültségű földelő kapcsolókhoz, vagy műszaki segítségre van szüksége konkrét projektjéhez, kérjük,érintkezésminket ma. Tapasztalt mérnökcsapatuk termékleírásokat, egyedi megoldásokat és időbeni támogatást tud nyújtani. Vegye fel a kapcsolatot a vállalat webhelyén vagy e-mailben, hogy megvitassa igényeit, és megtudja, hogyanSanGaohozzájárulhat elektromos rendszerei biztonságához és hatékonyságához.
