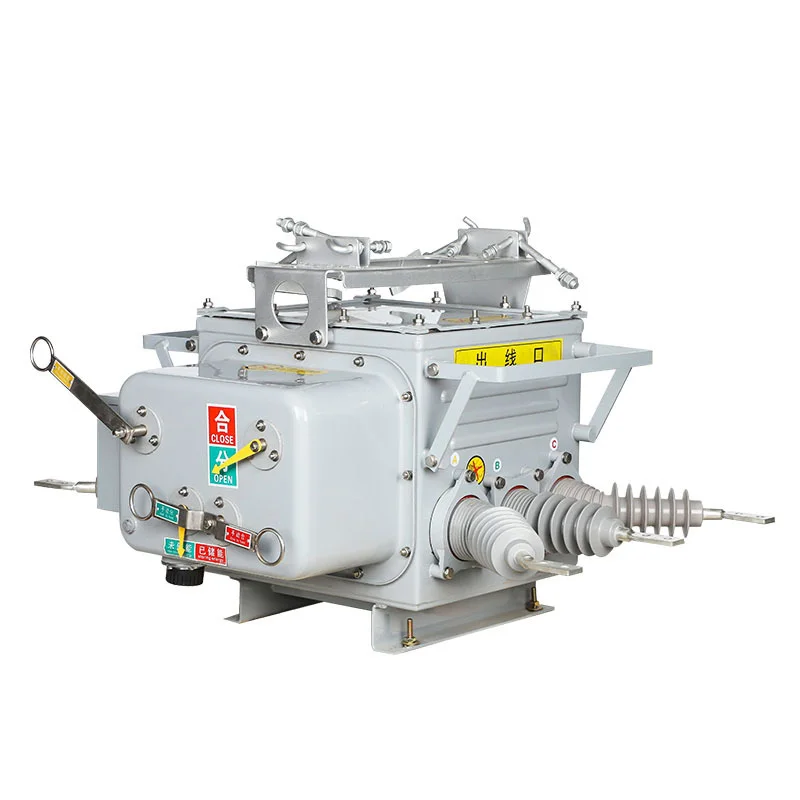

Kültéri vákuum-megszakító

A SanGao tartós kültéri határoló vákuum megszakító (a továbbiakban "határmegszakító") alkalmas kültéri nagyfeszültségű kapcsolóberendezésekhez, háromfázisú AC 50 Hz-rel és 33 kV-os vagy annál kisebb névleges feszültséggel. A megszakító test vákuumív oltókamrával, áramtranszformátorral, nulla sorrendű áramváltóval stb. van felszerelve. A megszakító távfelügyeleti móddal, védelmi vezérlési funkcióval és kommunikációs funkcióval rendelkezik. Megbízhatóan képes megítélni és érzékelni az alállomásokat, az ipari és bányászati ​​vállalkozásokat, valamint a városi és vidéki elektromos hálózatokat ellenőrzési és védelmi célból. Kifejezetten alkalmas földi és városi szintű milliamperes nulla sorrendű áram és fázis-fáziszárlati áram gyakori működtetésére, az egyfázisú földelési hibák és a fázis-fáziszárlati hibák automatikus kiküszöbölésére.

A kültéri határoló vákuum megszakító vákuum üzemmódban megszakítja az ívet, és SF6 gázszigetelést használ. A doboz fejlett importált gáztömítést, robbanásbiztos és szigetelő szerkezeti technológiát alkalmaz, kiváló általános tömítési teljesítménnyel. Az import- és exportcsövek tömítési teljesítménye is javult, és az általános tömítési teljesítmény jó. A belsejében töltött SF6 gáz nem szivároghat, és nem befolyásolhatja a külső környezet. A rugós működési mechanizmust miniatürizálták, és teljesítményét optimalizálták. A főlánc sebességváltó és a többfokozatú kioldórendszer alkalmazása alacsony ellenállással és alacsony hőmérséklet-emelkedéssel. Megbízhatósága és stabilitása felülmúlja a hagyományos rugós mechanizmusokat.

Ezt a terméket a felsővezetékek felelősségi határára szerelték fel. A felhasználó bejövő vonalának eleje automatikusan kiküszöböli az egyfázisú földelési hibákat és a fázisok közötti rövidzárlati hibákat a felhasználó rendszerén belül, elkerülve a hibák átterjedését a felhasználó világában a fő távvezetékre, biztosítva a nem hibás felhasználók elektromos biztonságát és javítva az elektromos megbízhatóságot. Ha a hiba tartós és az alállomás visszazárása meghiúsul, a középfeszültségű felhasználó telephelyén bekövetkezett baleset a teljes elosztó fővezeték elszakadásával jár. Ez a közös átviteli baleset az elektromos hálózatban jelentős veszteségeket okoz a társadalomnak.

környezeti állapot

(1) Környezeti levegő hőmérséklet: -40 ℃~+40 ℃; A napi hőmérséklet-változás nem haladja meg a 25 ℃-ot; Az SF6 gáz tulajdonságai szerint, amikor a környezeti hőmérséklet -40 ℃ és a tartály belsejében a nyomás 0,05 Mpa, az SF6 még mindig gáz halmazállapotú, hogy biztosítsa a termék normál működését. Ha a környezeti hőmérséklet -40 ℃ és a túlnyomás 0,05 Mpa, az SF6 cseppfolyósodási pontja -55 ℃; Ha a túlnyomás nulla, az SF6 cseppfolyósítási pontja nem haladja meg a -60 ℃-ot.

(2) A szél sebessége nem haladja meg a 35 m/s-ot;

(3) Olyan hely, ahol nincs tűzveszély, robbanásveszély, erős kémiai korrozív hatás (például különféle savak, lúgok vagy füst) és erős vibráció.

(4) Magasság: ≤ 1000 m;

(5) Fedőréteg vastagsága: 10 mm;

(6) Légszennyezettségi szint: 4. szint;

(7) Szeizmikus intenzitás: ≤ 7 fok;

(8) Semleges pont földelési módszere az elektromos hálózatban: A nullapont nincs földelve, ívelnyomó tekercsen keresztül, a nulla pont pedig kis ellenálláson keresztül van földelve.
