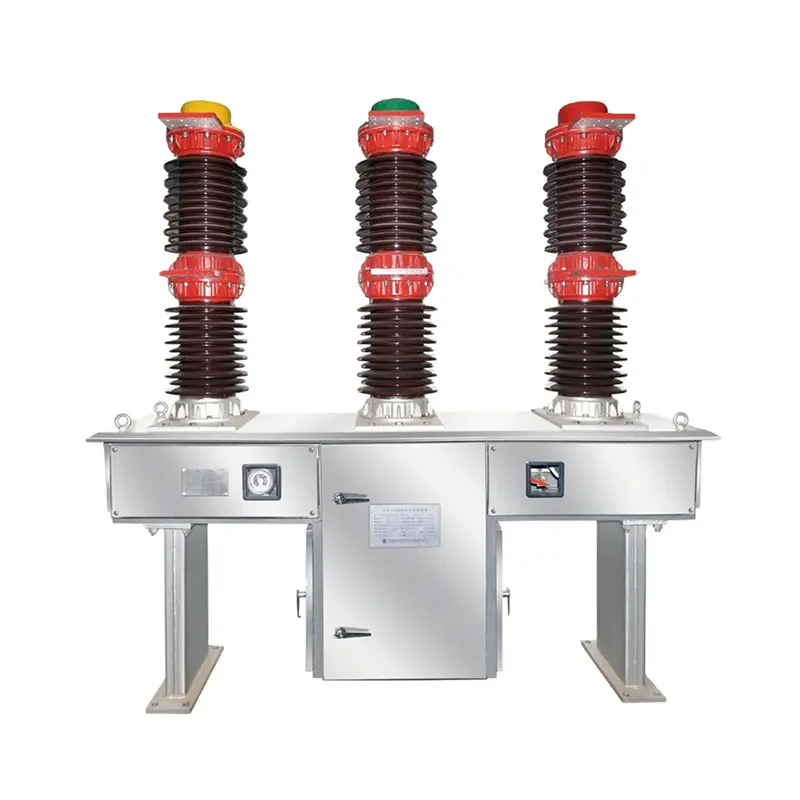

Kültéri gázáramkör megszakító

A SanGao kültéri gázáramkör-megszakítója az ANSI és IEC szabványos kialakítások átfogó választékát, valamint a kapcsolótechnológia legújabb fejlesztéseit kínálja, beleértve az SF6 gáz- vagy vákuummegszakítást, mágneses vagy rugós mechanizmusokat, élő vagy holt kannákat, közismert nevén kutyaház- vagy kioszkkialakításokat, lehetővé téve a hálózat optimalizálását és az intelligens rácsalkalmazásokat.

Az SF6 gáz meghibásodása nem okoz áramszakadást vagy túlfeszültséget.

Ezek a jellemzők biztosítják a megszakító hosszú elektromos élettartamát, és korlátozzák az eszköz dinamikus, egyenáramú és termikus igénybevételét.

A GSH (MH) típusú energiatároló és szabadon kioldható mechanikus működtető mechanizmus lehetővé teszi a nyitási és zárási műveleteket helyi és távirányítóval.

A működtető mechanizmus aktiválási kinematikája, a mozgó érintkezők és a páralecsapódás elleni fűtőelem egy zárt fém burkolatban található, amely egyben az elektródák tartójaként is szolgál.

A fenti szerkezetet nyújtható fémrészekből álló keret tartja meg, mely lehetővé teszi a megszakító kapcsainak magasságát 2800 mm-ről 3700 mm-re.

A fém burkolat védettségi szintje IP 54 (*), tömített ajtóval, ellenőrző ablakkal van felszerelve.

A héj acéllemezből készül, és megfelelő felületvédelmet biztosít speciális fémezési és festési eljárások révén. A tartószerkezet tűzihorganyzáson esett át.

Alkalmazási mezők

Az Outdoor Gas Circuit Breaker áramelosztásra, áramkörök vezérlésére és védelmére, valamint transzformátorok, egyenirányítók, kondenzátortelepek stb. vezérlésére és védelmére szolgál.

Az SF6 automatikus pufferoló megszakító technológiájának köszönhetően a kültéri gázmegszakítók nem generálnak túlfeszültséget a kapcsolási folyamat során, így kiválóan alkalmasak régi készülékek utólagos felszerelésére, korszerűsítésére, bővítésére, mivel a kábelek és berendezések szigetelőanyagai igénybevétel során igénybe vehették.

Használati környezet

1. Magasság: legfeljebb 2500 méter; fennsík típus 4000 méter;

2. Környezeti hőmérséklet: -30 ℃ -+40 ℃ (különleges követelmény -40 ℃ -+40 ℃);

3. Relatív páratartalom: a napi átlag legfeljebb 95%, a havi átlag nem haladja meg a 90%-ot (25 °C);

4. Szél sebessége: nem haladja meg a 35 métert másodpercenként;

5. Gyúlékony anyagok, robbanásveszély, vegyi korrózió és erős vibráció nélküli helyek.
