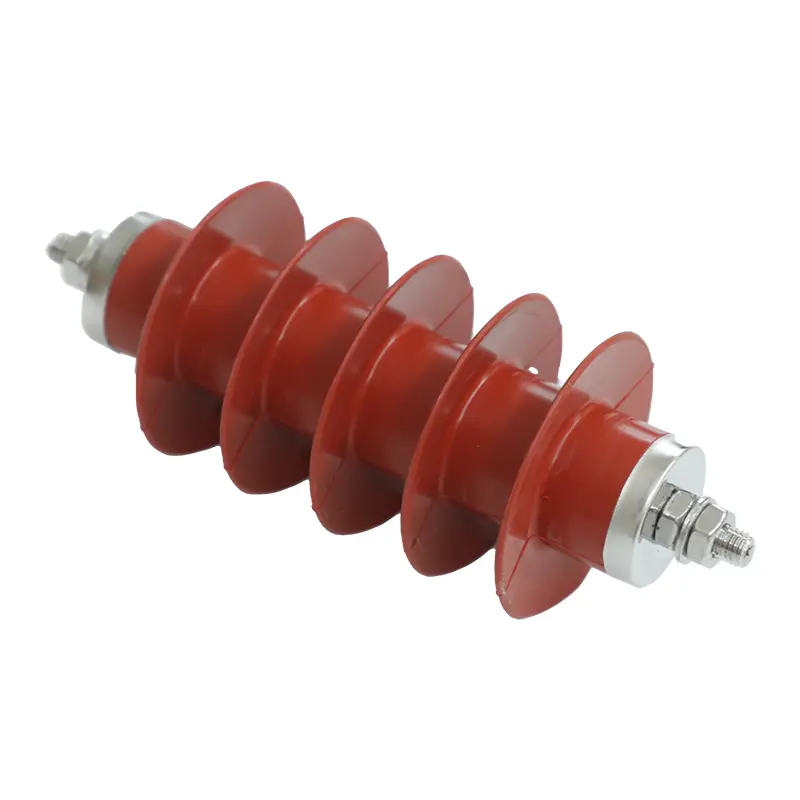

Elektromos általános cink-oxid villámhárító

Kiváló minőségű megoldásunk jelentős előrelépést jelent a megbízható mérnökirodák számáraElektromos általános cink-oxid villámhárítóKínában készült. A nagy teljesítményű cink-oxid ellenállások magjaként ez a hézagmentes eszköz tökéletes elektromos szigetelőként működik normál hálózati feszültség mellett. Azonnali túlfeszültség éri a vezetéket, a nemlineáris anyag állapotot vált, hogy a tranziens energiát biztonságosan a földbe vezesse, megvédve a későbbi hardvert a súlyos szigetelési károsodástól.

Műszaki teljesítményadatok és rendszerbesorolások

A középfeszültségű közművek közötti zökkenőmentes szerkezeti integráció biztosítása érdekében ez az általános elektromos cink-oxid villámhárító az alábbi ellenőrzött műszaki határok szerint működik:

• A rendszer névleges feszültsége:1 kV-tól 36 kV-ig terjedő elosztóhálózatok.

• Eloszlási szintű besorolások:Könnyű, közönséges és nagy teherbírású.

• Környezeti hőmérséklet tartomány:Mínusz 35°C és +40°C között folyamatos kültéri használat.

• Működési magassági korlát:Standard konfigurációk 1000 méteres magasságig.

• AC hálózati frekvencia:Váltakozó áramú vezetékeket kezel 100 Hz-ig.

• Alapanyag összetétele:Erősen nemlineáris fém-oxid varisztor (MOV) blokkok.

Nem-lineáris voltametrikus válasz kontra szilícium-karbid

A régebbi elektromos hálózatok szilícium-karbid levezetőkre támaszkodtak, amelyek soros szikraközökkel párosultak. Ezek az örökölt rendszerek lassú válaszidőket és fizikai szikraköz-romlást szenvedtek, amelyet az ismételt elektromos ívek okoztak.

Ez az elektromos általános cink-oxid villámhárító alapvetően megváltoztatja a védelmi jellemzőket azáltal, hogy teljesen megszünteti a fizikai szikraközt. Fejlett cink-oxid varisztoraink mikrokristályos szerkezete hihetetlenül éles, nem lineáris volt-amper görbét biztosít. Normál üzemi feszültségeknél a szivárgó áram gyakorlatilag nulla.

A mikromásodpercben a rendszer túlfeszültség-túlfeszültséget észlel, az ellenállás exponenciálisan csökken. Ez lehetővé teszi az egység számára, hogy hatalmas áramterhelhetőséget tudjon kezelni hőkiesés nélkül, megvédve a hálózatot az éles feszültségeséstől és a vonal-föld hibáktól.

Hol alkalmazzák ezt a védelmi rendszert?

Ennek az elektromos általános cink-oxid villámhárítónak az univerzális szerkezeti felépítése rendkívül jól alkalmazhatóvá teszi számos kereskedelmi infrastruktúra szektorban:

• Normál felsővezetékek:A könnyű kiviteleket alacsony villámcsapású alkalmazásokban alkalmazzák, hogy megvédjék a hosszú felső fesztávokat a légköri kisülésektől.

• Ipari áramelosztás:A hagyományos modellek megvédik a gyári alállomásokat a nehéz motorindítók által okozott nagyfrekvenciás üzemi kapcsolási túlfeszültségtől.

• Szekrénybe szerelt rendszerek:A kompakt profilok zökkenőmentes integrációt tesznek lehetővé a középfeszültségű kapcsolószekrényekbe és az alátétre szerelt szekrényekbe, ahol nincs hely.

Ipari csomagolás és sérülések megelőzése

A tengerentúli szállítás erős védelmet igényel a nedvesség behatolásával és a fizikai behatásokkal szemben. A Sangao a tömeges rendeléseket exportkompatibilis fa ládákba csomagolja, amelyek nehéz ütéselnyelő anyaggal vannak bélelve. Ez a csomagolás megakadályozza a fizikai torzulást vagy a belső igazítási változásokat a hosszú távú tengeri szállítás során, így biztosítva, hogy a berendezés teljesen beszerelésre kész állapotban érkezzen meg a projekt helyszínére.

GYIK

Hogyan tér vissza a nemlineáris mag szigetelő állapotba villámcsapás után?

A cink-oxid blokkok feszültségvezérelt molekuláris kapcsolókként viselkednek. Amint a villámlökés a földbe süllyed, és a hálózati feszültség a referenciafeszültség küszöbértéke alá esik, az erősen nemlineáris anyagtulajdonságok azonnal leállítják a vezetést, visszaállítva a szigetelési akadályt.

Mi a pontos különbség a könnyű, a normál és a nehéz eloszlási szintek között ennél az elektromos általános cink-oxid villámhárítónál?

A kis teljesítményű modelleket alacsony villámcsapásos alkalmazásokhoz optimalizálták a vidéki területeken. A hagyományos modellek védik a szabványos városi alállomásokat, míg a nagy teljesítményű változatok megnövelt varisztorblokkokat tartalmaznak, hogy elnyeljék a nagy kockázatú zónákban szokásos hatalmas energiakisüléseket.

Ez az általános célú védőberendezés közvetlenül beépíthető beltéri kapcsolószekrénybe?

Igen. Kompakt, hézagmentes kialakítása működés közben nem bocsát ki külső ionizált gázíveket, így tökéletesen biztonságos a szűk szekrénybe szerelt telepítésekhez, ahol korlátozott a hely és szűk az ívtávolság.
