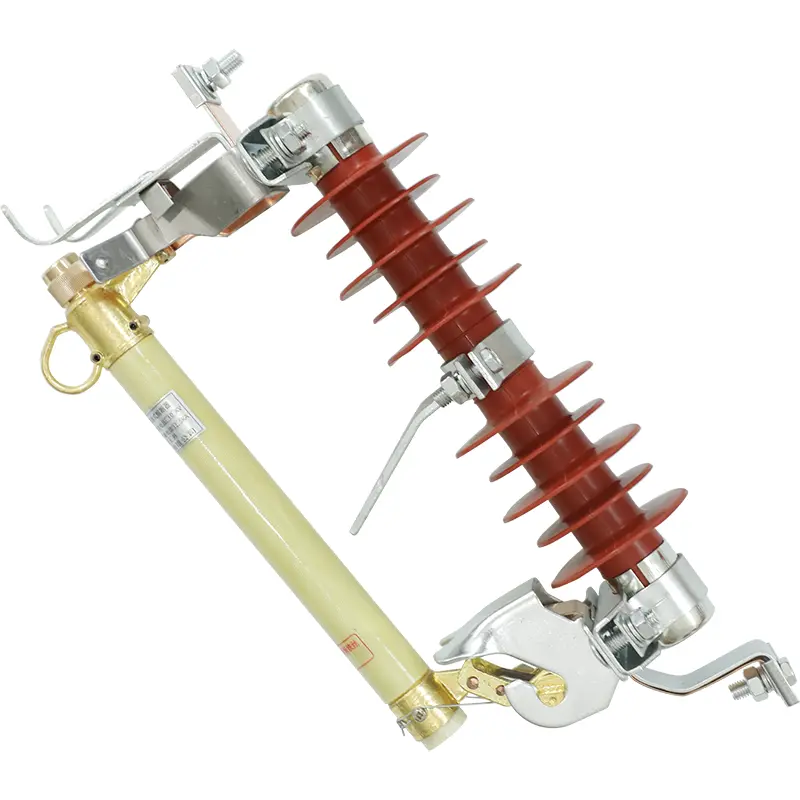

Kültéri nagyfeszültségű védőkapcsoló kieső biztosíték

A SangaoKültéri nagyfeszültségű védőkapcsoló kieső biztosítékegy kulcsfontosságú védőelem, amelyet arra terveztek, hogy megvédje az elektromos rendszer berendezéseit a sérülésektől és a veszélyes elektromos körülményektől. A robusztus kerámia szigetelő tartószerkezetével ez a kieső megszakító azonnali, pozitív fizikai szakadást biztosít hiba esetén. A biztosítékelem precíziós kalibrációval rendelkezik, hogy gyorsan megolvadjon, amikor túlterhelési áram folyik át rajta, ezredmásodpercek alatt levágva az elektromos áram útját, és teljesen megakadályozva a transzformátor meghibásodását.

Termékteljesítmény-paraméterek

Ennek a kültéri nagyfeszültségű védőkapcsolónak a szerkezeti működési biztonsága az alábbi ellenőrzött környezetvédelmi kritériumok szigorú betartásától függ:

A pozitív lemorzsolódás mechanikája

Az alacsony fokozatú védelmi kapcsolók gyakori meghibásodási pontja az, hogy a biztosítékcső hajlamos a helyére tapadni, miután a link megolvad, ami veszélyes folyamatos felületi ívet eredményez. A Sangao működési mechanizmusa egy rugós kapcsolókar-szerelvényen keresztül szünteti meg ezt a sebezhetőséget. A biztosítékelem feszültség alatt csatlakozik az alsó csuklópánt mechanizmushoz.

A mikroszekundum túláram hatására a fémszalag megolvad, a belső mechanikai feszültség nullára csökken. Ez az erőváltozás kiváltja a rugókar kioldását, aminek következtében az egész biztosítékegység kifelé és lefelé esik saját súlya alatt.

Ez a leszállási művelet egy jól látható, fizikai légtörést hoz létre, amelyet a közművezetékek személyzete a földről azonosítani képes még heves esőzések vagy éjszakai viharok idején is, így leegyszerűsíti a hibaelhárítási és helyreállítási időt.

Alapvető rendszeralkalmazások és terjesztési projektek

Ez a tartós kültéri nagyfeszültségű védelmi kapcsoló biztosíték elsődleges védelmi vonalként szolgál számos energetikai projektben:

• Pólusra szerelt transzformátor védelem:Közvetlenül az elosztó transzformátorok nagyfeszültségű oldalára telepítve, hogy alacsony költségű, nagy megbízhatóságú túláramvédelmet biztosítson.

• Vidéki ágazati ágazatok:A hosszú felsővezetékek kulcsfontosságú leágazási pontjaira telepítve a lokalizált hibák elkülönítésére és a széles körű regionális áramkimaradások megelőzésére.

• Ipari üzemek alállomási táplálása:Elsődleges rövidzárlatvédelmet biztosít a bányászati ​​létesítményeket és gyártó üzemeket tápláló bejövő felsővezetékeken.

Minőségellenőrzési tesztelés

A Sangao az összes kültéri kapcsolóberendezést szigorú ISO9001 minőségi keretrendszer szerint gyártja. A kültéri nagyfeszültségű védelmi kapcsoló kieső biztosíték minden tétele szigorú mechanikai beállítási ellenőrzéseken, rugófeszültség-kalibrálásokon és folyamatos áramvezetési teszteken megy keresztül, hogy megbizonyosodjon arról, hogy a fizikai alkatrészek tökéletesen illeszkednek a vezetékek kapcsaihoz. Ez a szigorú gyártási minőség garantálja a magas működési biztonságot és a stabil teljesítményt a több évtizedes szolgáltatás során.

GYIK

Miért írja le a „leadás” kifejezés ennek a védőkapcsolónak az elsődleges biztonsági műveletét?

A "leesés" azt a mechanikai hatást jelenti, amikor a biztosítékcső kioldódik, és kilendül a felső érintkezési alapjából. Ez a fizikai mozgás automatikusan aktiválódik, amikor a biztosítékelem megolvad, vizuálisan megerősítve, hogy a hibás áramkört leválasztották.

Ez a kültéri nagyfeszültségű védőkapcsoló kieső biztosítéka képes kezelni az olyan szélsőséges időjárási viszonyokat, mint a nagy szél és a fagyos hideg?

Igen. A kezelőmechanizmust -30°C-ig terjedő folyamatos fagyos hőmérsékletek és akár 35 méter/másodperc erős szél esetén is kezelni lehet, így a külső környezeti nyomás ne okozzon idő előtti mechanikai kiesést vagy befagyott csuklópántokat.

Milyen csatlakozási módok állnak rendelkezésre ezen az egységen a kábelezési terminálokhoz?

A vezetékek sorkapcsait univerzális közüzemi csatlakozásokhoz tervezték, nagy teherbírású csavarral meghúzott párhuzamos hornyos bilincsekkel, amelyek biztonságosan illeszkednek a szabványos alumínium vezető acéllal megerősített (ACSR) elosztó vezetékekhez.
