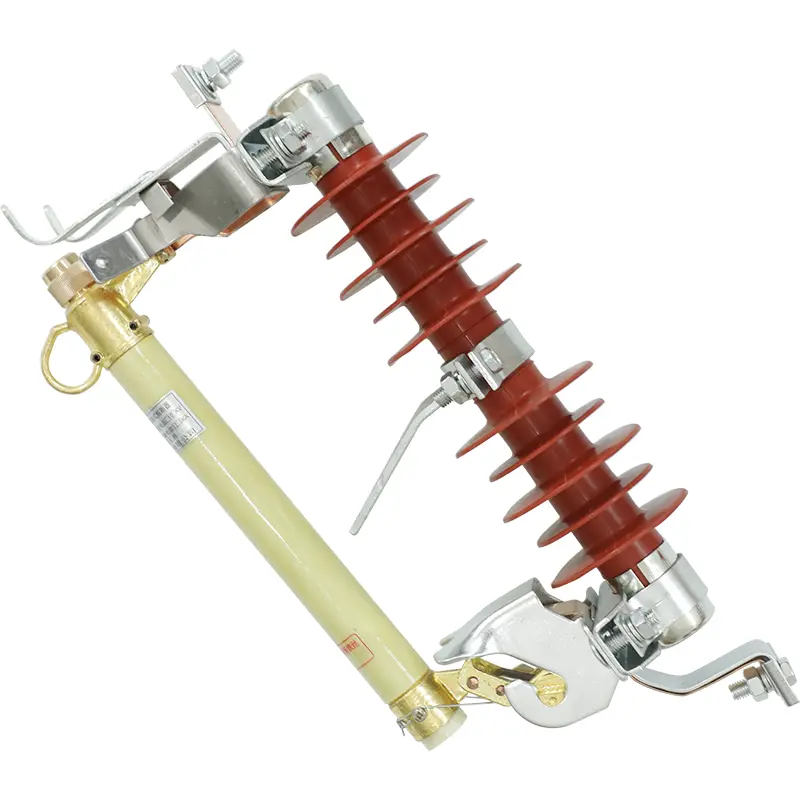

Pólusra szerelt nagyfeszültségű kompozit kioldó biztosíték kivágás ívmeghatározóval

A SangaoPólusra szerelt nagyfeszültségű kompozit kioldó biztosíték kivágás ívmeghatározóvalA Made in China jelentős tervezési evolúciót jelent a felsővezetékes áramelosztó hálózatok terén. A hagyományos nehéz porcelán helyett nagy molekulájú kompozit külső köpeny használatával ez a könnyű, de szerkezetileg merev kivágás abszolút immunitást biztosít a szerkezeti repedések, a mechanikai ütések és a nyomon követési hibák ellen. A beépített ívmegkülönböztető speciális csontszálas belső bélést tartalmaz, amely aktívan elfojtja a magas hőmérsékletű elektromos íveket a biztosítóelem cseppfolyósításától számított ezredmásodperceken belül, így biztosítva a tiszta tisztítást a szomszédos keresztkarok vagy fázisvezetékek járulékos károsodásának kockázata nélkül. A nagykereskedelmi vásárlók ezt a fejlett kompozit rendszert választják, hogy minimálisra csökkentsék a vezeték karbantartási költségeit, és kiküszöböljék az elhúzódó nagyfeszültségű elektromos ívek okozta alkatrészhibákat.

Kettős hatású kilökődés és íveloszlatás

A szabványos lekapcsoló kapcsolók pusztán a gravitációra és a légrésekre támaszkodnak a középfeszültségű hibák kiküszöbölésére, amelyek tartós ívképződést okozhatnak nagy induktív terhelés mellett. Ez a speciális oszlopra szerelt, nagyfeszültségű kompozit kioldóbiztosíték-kivágó ívmeghatározóval olyan tervezett ívmegkülönböztetőt tartalmaz, amely kiküszöböli ezt a fizikai korlátot. A biztosítéktartó csőben a fém biztosítékelem egy kettős falú kamrában található: egy csontszálas belső bélés, amelyet időjárásálló epoxi üvegszálas héj vesz körül.

Ha túlterhelés vagy rövidzárlat hibaáramot vált ki, a biztosíték gyorsan megolvad. Az intenzív hőenergia azonnal elpárologtatja a csontszálas bélés belső felületét, és nagy nyomású ionmentesítő gázt szabadít fel. Ez a gázrobbanás erőteljesen kiszorítja az ionizált levegőt a cső aljából, ezredmásodpercek alatt kioltva az elektromos ívet. Ezzel egyidejűleg a működtető mechanizmus elengedi a felső reteszt, aminek következtében a teljes biztosítékegység lebillen, és leesik normál munkahelyzetéből, így tiszta légutat hoz létre a közüzemi személyzet számára.

Műszaki teljesítményspecifikációk

A pontos szerkezeti kompatibilitás biztosítása érdekében a felső középfeszültségű közművek elrendezései között ez a pólusra szerelt nagyfeszültségű kompozit kioldó biztosíték ívmeghatározóval szigorúan az alábbi gyárilag ellenőrzött környezeti és elektromos határértékeken belül működik:

• Környezeti hőmérséklet működési burkolat:-30°C és +40°C közötti folyamatos kültéri expozíció.

• Magassági besorolási küszöb:Akár 1000 méteres magasságig (1000 métert meghaladó távolságok esetén egyedi mechanikai beállítások szükségesek).

• Váltakozó áramú tápegység frekvenciatartománya:Legalább 48 Hz és legfeljebb 52 Hz hálózatok.

• Szeizmikus intenzitás tolerancia besorolása:A szerkezeti szeizmikus intenzitás nem haladhatja meg a 7 fokot.

• Maximális megengedett szélsebesség:Nem haladhatja meg a 35 métert másodpercenként.

• Elsődleges alkalmazási környezet:Felső elosztórendszerek, közműoszlopok és vezeték-leágazó csapok.

Hol van elhelyezve ez a speciális kivágás?

A robusztus kompozit konstrukció és a gyors ívoltási képesség ideálissá teszi ezt a védelmi eszközt az igényes ipari környezetben:

• Szélfútta felső adagolók:Nyílt közműoszlopokra szerelve, ahol a szél sebessége megközelíti a 35 métert másodpercenként, biztosítva, hogy a mechanikus retesz zárva maradjon, amíg hiba nem történik.

• Alállomás felszálló oszlopok:A kritikus csomópontban van elhelyezve, ahol a felső elosztó vezetékek földalatti kábelekké alakulnak át, megakadályozva, hogy a haladó túláram hibák károsítsák az érzékeny felszín alatti szigetelést.

• Szeizmikusan aktív elosztó hurkok:A törésbiztos kompozit polimer test könnyedén elnyeli a mechanikai rezgéseket és szerkezeti mozgásokat 7 fokos szeizmikus intenzitásig.

Globális szállítási szabványok

A tengerentúli szállítás erős védelmet igényel a magas páratartalom, a sós levegő és a fizikai kezelési stressz ellen. A Sangao az oszlopra szerelt nagyfeszültségű kompozit kioldó biztosítékok tömeges rendeléseit ívmegkülönböztetővel exportkompatibilis, nehéz ütéselnyelő anyaggal bélelt fa ládákba csomagolja. Minden láda hermetikusan lezárt, hogy a nedvesség ne rontsa le a belső ívoltó betéteket, így biztosítva, hogy minden egység teljesen beszerelésre kész állapotban érkezzen meg a projekt helyszínére.

GYIK

Hogyan működik az ív megkülönböztető kisáramú túlterhelési hibák esetén a nagyáramú rövidzárlatokhoz képest?

Erős áramú rövidzárlatok során a hatalmas hőenergia gyors, nagynyomású gázrobbanást hoz létre, amely a kilökődés révén azonnal megtisztítja az ívet. Alacsony áramú túlterhelések esetén a belső csontszálas bélés helyi gáztermelésre támaszkodik az ívtér lehűtésére és ionmentesítésére, így biztosítva a biztonságos megszakítást még akkor is, ha az áramáramlás alig haladja meg az olvadási küszöböt.

Miért részesítik előnyben a kompozit polimer házat a porcelánnal szemben a nagy vibrációjú közüzemi környezetben?

Az üvegezett porcelán törékeny és hajlamos a mikrorepedésre folyamatos fizikai igénybevétel vagy szeizmikus események hatására. Kompozit polimer házunk nagy rugalmassággal és szerkezeti rugalmassággal rendelkezik, lehetővé téve, hogy ellenálljon a fizikai behatásoknak, az emberi kéz által okozott károknak és a szeizmikus erőknek akár 7 fokig is, szerkezeti meghibásodás nélkül.

Ehhez a rúdra szerelt nagyfeszültségű kompozit kioldóbiztosíték-kizáráshoz ívmeghatározóval van szükség speciális szerszámokra a vonali személyzet kézi működtetéséhez?

Nem. A felső működtetőmechanizmus szabványos húzóhorgokkal rendelkezik, amelyek teljes mértékben kompatibilisek a hagyományos fűtőkarokkal, lehetővé téve a vonal dolgozóinak, hogy manuálisan kihúzzák a biztosítékegységet a berendezés rutin karbantartásához vagy a vezeték leválasztásához.
